Movistar Arena в Сантьяго — одна из крупнейших и наиболее загруженных крытых арен Южной Америки. Площадка расположена в парке О’Хиггинс и вмещает до 16 500 зрителей.
Сегодня Movistar Arena принимает международные концертные туры, спортивные соревнования, цирковые шоу и другие крупные мероприятия. Только за 2024 год здесь было продано более 1,4 млн билетов, что позволило площадке занять четвёртое место в мире среди арен по количеству реализованных билетов.
Такой график эксплуатации предъявляет к системе звукоусиления два принципиальных требования: она должна обеспечивать качество и уровень звука, необходимые для концертных мероприятий, и быстро адаптироваться под разные конфигурации площадки.
Сегодня Movistar Arena принимает международные концертные туры, спортивные соревнования, цирковые шоу и другие крупные мероприятия. Только за 2024 год здесь было продано более 1,4 млн билетов, что позволило площадке занять четвёртое место в мире среди арен по количеству реализованных билетов.
Такой график эксплуатации предъявляет к системе звукоусиления два принципиальных требования: она должна обеспечивать качество и уровень звука, необходимые для концертных мероприятий, и быстро адаптироваться под разные конфигурации площадки.

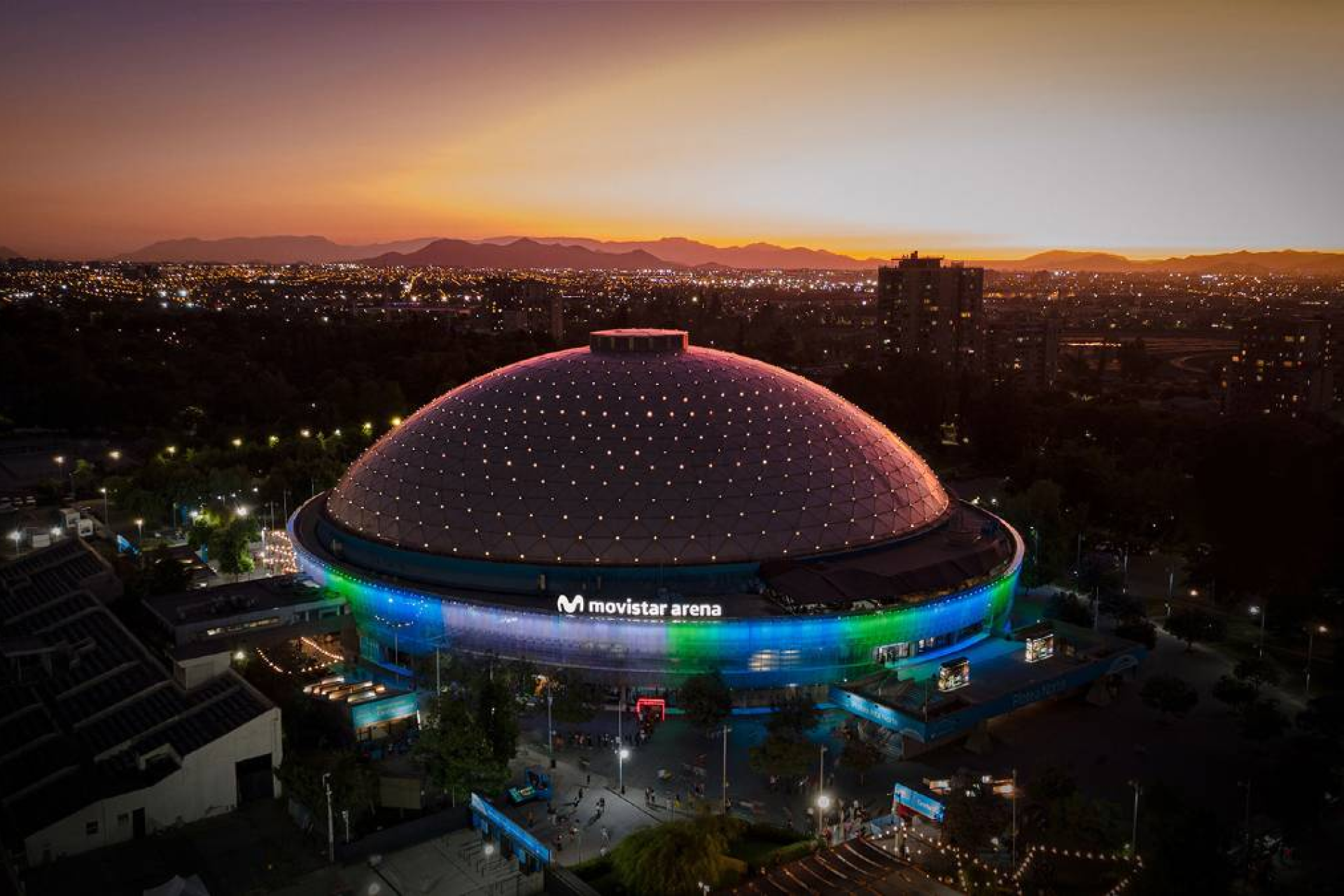

Главная проблема — купольная архитектура

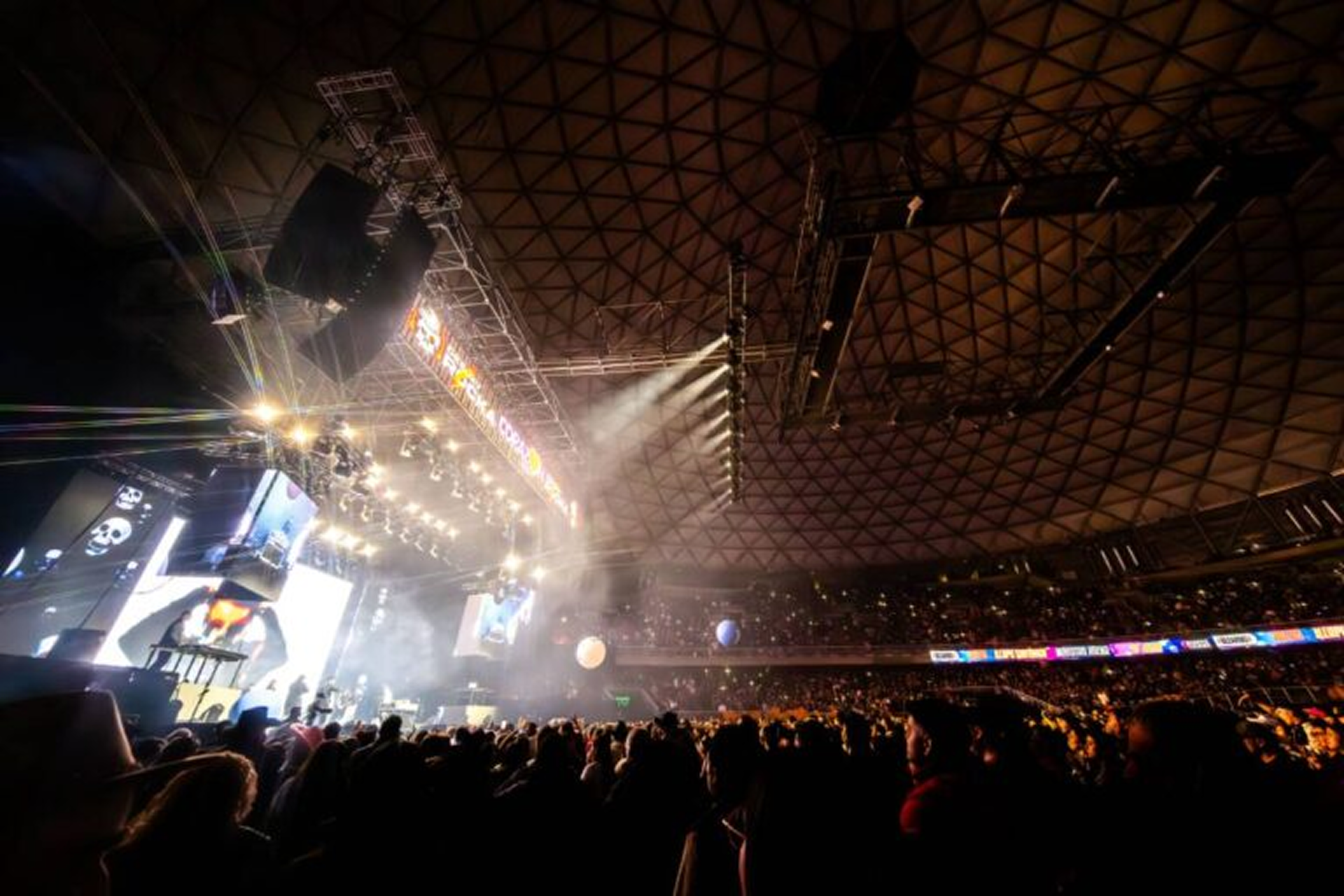

Основной инженерной сложностью Movistar Arena стала её архитектура. Купольная крыша и большое количество отражающих поверхностей создают условия, в которых неконтролируемая звуковая энергия может многократно отражаться внутри пространства.
Здание имеет исторический статус, поэтому государственные нормы запрещают вносить изменения в его первоначальную конструкцию, что существенно ограничивает возможности акустического оформления помещения.
При высокой концертной загрузке площадки требовалась звуковая система, звуковая система, способная минимизировать влияние акустических особенностей пространства и обеспечивать качественное звучание на самых разных мероприятиях — от концертов до спортивных событий.
С 2019 года Movistar Arena регулярно использовала временные решения L-Acoustics. По рекомендации прокатной компании Bsound — эксклюзивного аудиопартнёра арены — руководство площадки решило инвестировать в собственную постоянную систему на базе L-Acoustics K2.
Задача заключалась не просто в обновлении системы звукоусиления, а в том, чтобы получить более точный контроль уровня звукового давления (SPL), сохранить качество звучания и обеспечить равномерное звуковое покрытие по всей площадке.
Здание имеет исторический статус, поэтому государственные нормы запрещают вносить изменения в его первоначальную конструкцию, что существенно ограничивает возможности акустического оформления помещения.
При высокой концертной загрузке площадки требовалась звуковая система, звуковая система, способная минимизировать влияние акустических особенностей пространства и обеспечивать качественное звучание на самых разных мероприятиях — от концертов до спортивных событий.
С 2019 года Movistar Arena регулярно использовала временные решения L-Acoustics. По рекомендации прокатной компании Bsound — эксклюзивного аудиопартнёра арены — руководство площадки решило инвестировать в собственную постоянную систему на базе L-Acoustics K2.
Задача заключалась не просто в обновлении системы звукоусиления, а в том, чтобы получить более точный контроль уровня звукового давления (SPL), сохранить качество звучания и обеспечить равномерное звуковое покрытие по всей площадке.
Проектирование с использованием Soundvision
В программе L-Acoustics Soundvision был разработан звуковой дизайн, который позволил рассчитать распределение уровня звукового давления и определить подходящую конфигурацию системы звукоусиления, обеспечивающую равномерное звуковое покрытие без необходимости конструктивных изменений здания.
Для Movistar Arena звуковой дизайн был особенно важен из-за купольной архитектуры и большого количества отражающих поверхностей. Инженеры учли геометрию чаши и акустические особенности пространства, что позволило определить оптимальное расположение линейных массивов и оценить зоны покрытия.
Для Movistar Arena звуковой дизайн был особенно важен из-за купольной архитектуры и большого количества отражающих поверхностей. Инженеры учли геометрию чаши и акустические особенности пространства, что позволило определить оптимальное расположение линейных массивов и оценить зоны покрытия.
Решение
В проектировании участвовали инженер L-Acoustics, представитель компании VGL — местного дистрибьютора L-Acoustics — и независимый звуковой консультант. Финальную конфигурацию системы с учётом требований площадки доработали специалисты Bsound.

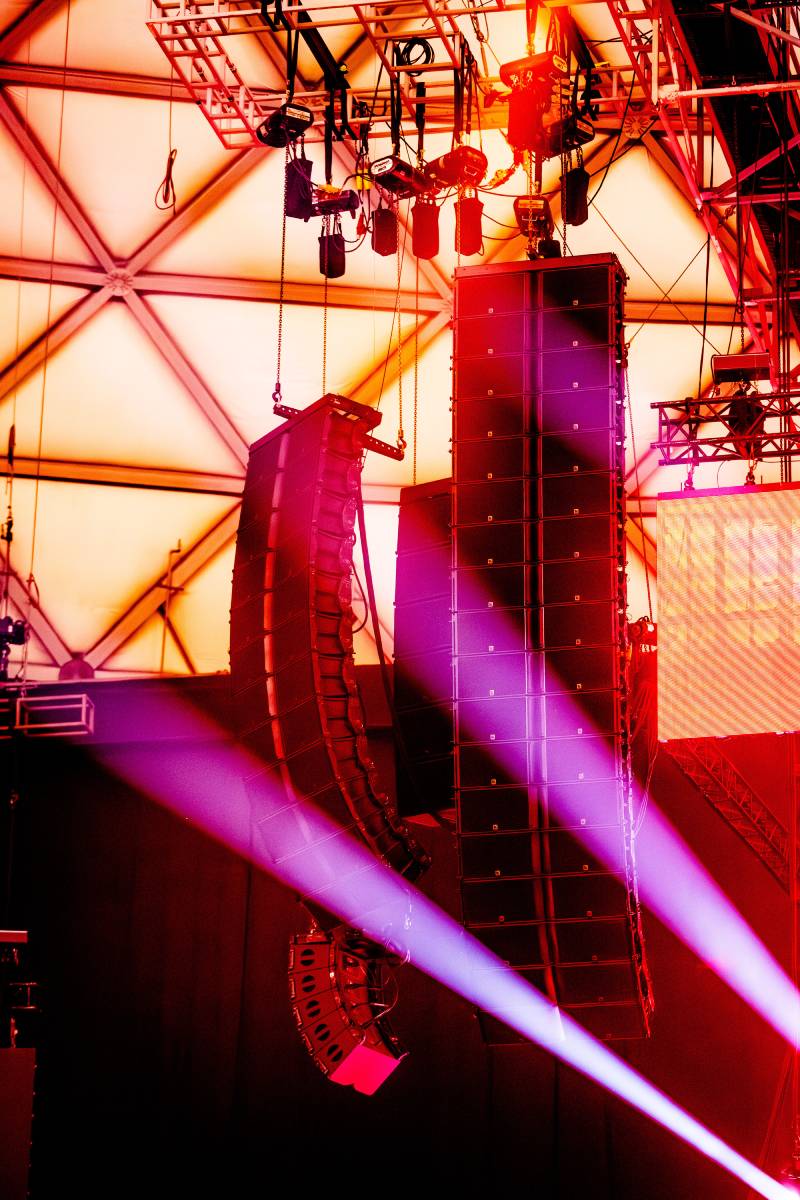

Поскольку одной из главных задач был контроль энергии низких частот, в проекте применили подвесную кардиоидную конфигурацию сабвуферов. Для усиления контроля сабвуферы были подвешены непосредственно за основной и дополнительной системами площадки на одинаковом расстоянии. Это решение позволило контролировать направленность низкочастотного излучения и существенно улучшить общую работу системы, не вступая в противоречие с архитектурными особенностями арены.
Основой системы звукоусиления стала L-Acoustics K2 благодаря своей универсальности. Для площадки, где конфигурация зрительного зала меняется в зависимости от формата мероприятия, важна возможность точно управлять зоной покрытия. Технология Panflex позволяет регулировать горизонтальную направленность системы и направлять звуковую энергию в нужные зоны. Регулируемый подвес и сравнительно небольшой вес K2 также упрощают изменение конфигурации — например, для использования половины арены или размещения зрителей по схеме 360°.
Поскольку одной из главных задач был контроль энергии низких частот, в проекте применили подвесную кардиоидную конфигурацию сабвуферов. Для усиления контроля сабвуферы были подвешены непосредственно за основной и дополнительной системами площадки на одинаковом расстоянии. Это решение позволило контролировать направленность низкочастотного излучения и существенно улучшить общую работу системы, не вступая в противоречие с архитектурными особенностями арены.
Основой системы звукоусиления стала L-Acoustics K2 благодаря своей универсальности. Для площадки, где конфигурация зрительного зала меняется в зависимости от формата мероприятия, важна возможность точно управлять зоной покрытия. Технология Panflex позволяет регулировать горизонтальную направленность системы и направлять звуковую энергию в нужные зоны. Регулируемый подвес и сравнительно небольшой вес K2 также упрощают изменение конфигурации — например, для использования половины арены или размещения зрителей по схеме 360°.
Сетевая инфраструктура
Для передачи аудиосигнала используется протокол Milan-AVB, который обеспечивает стабильную цифровую передачу сигнала на большие расстояния.
Для большой арены это позволяет снизить потери сигнала и влияние электромагнитных помех при передаче на значительные расстояния.

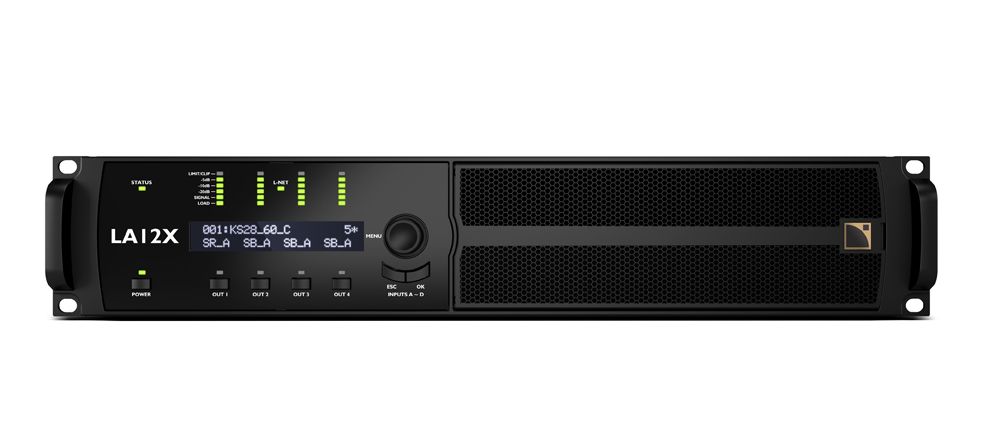

Система звукоусиления построена на усилителях L-Acoustics LA12X, сетевых коммутаторах LS10 Milan-AVB и процессорах P1.
Сеть Milan-AVB также показала высокую надёжность: более чем за 100 мероприятий система звукоусиления работала стабильно без необходимости задействовать резервный тракт передачи сигнала.
Для большой арены это позволяет снизить потери сигнала и влияние электромагнитных помех при передаче на значительные расстояния.
Система звукоусиления построена на усилителях L-Acoustics LA12X, сетевых коммутаторах LS10 Milan-AVB и процессорах P1.
Сеть Milan-AVB также показала высокую надёжность: более чем за 100 мероприятий система звукоусиления работала стабильно без необходимости задействовать резервный тракт передачи сигнала.
Результат
После установки система звукоусиления на базе L-Acoustics K2 успешно показала себя в работе.
Работу системы звукоусиления высоко оценили как гастролирующие артисты — Lenny Kravitz, Toto, Dream Theater, Tool и Sting, — так и слушатели. Особенно важной для многофункциональной арены оказалась гибкость системы: площадка принимает самые разные мероприятия — от рок-концертов до теннисных матчей и цирковых шоу.
Работу системы звукоусиления высоко оценили как гастролирующие артисты — Lenny Kravitz, Toto, Dream Theater, Tool и Sting, — так и слушатели. Особенно важной для многофункциональной арены оказалась гибкость системы: площадка принимает самые разные мероприятия — от рок-концертов до теннисных матчей и цирковых шоу.
Конфигурация системы
- Основная система: 2 x 18 L-Acoustics K2
- Сабвуферы основной системы: 2 x 8 K1-SB
- Аутфилы: 2 x 12 K2
- Фронтфилы: 16 x Kara II

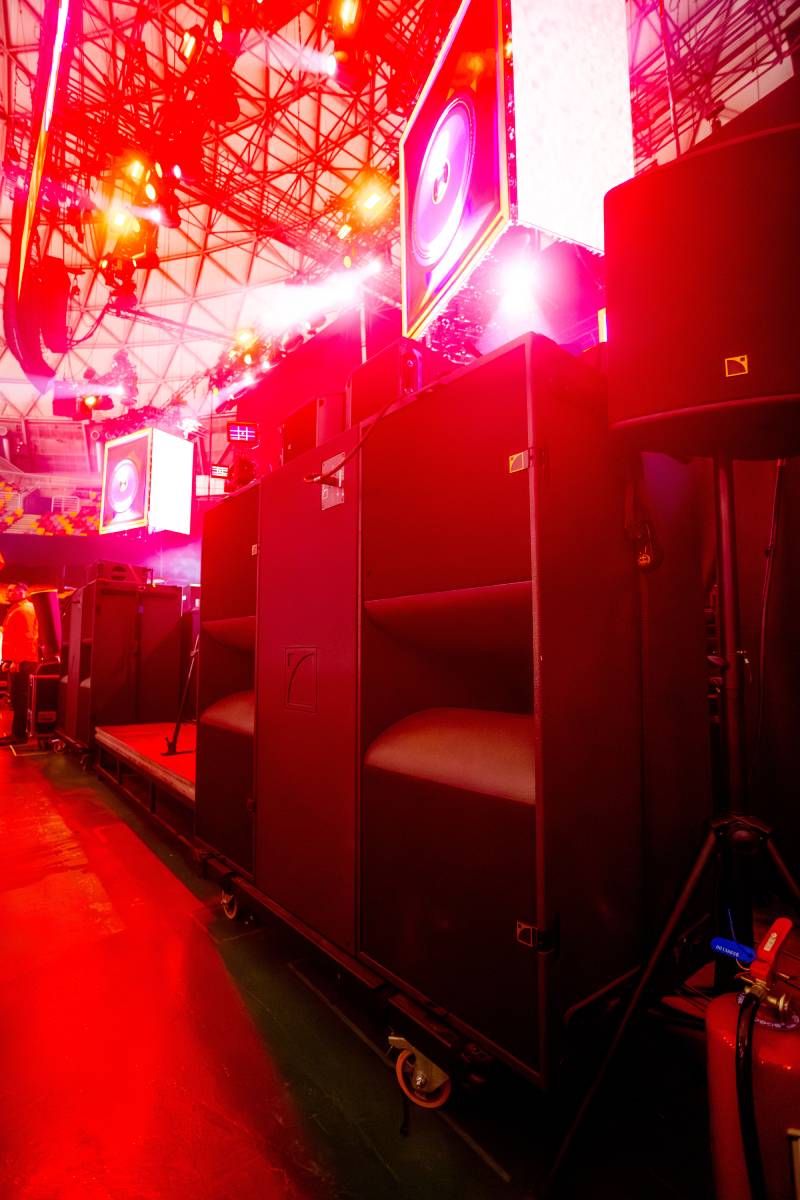

- Наполные сабвуферы: 18 x KS28
