Стадион — одна из самых сложных площадок для проектирования звуковой системы. Во время матча голос диктора должен оставаться разборчивым на фоне криков десятков тысяч болельщиков, музыки и общего шума трибун. При этом зрители находятся на разной высоте и расстоянии от акустических систем, а звук распространяется по большой открытой чаше, отражаясь от кровли и конструкций стадиона.

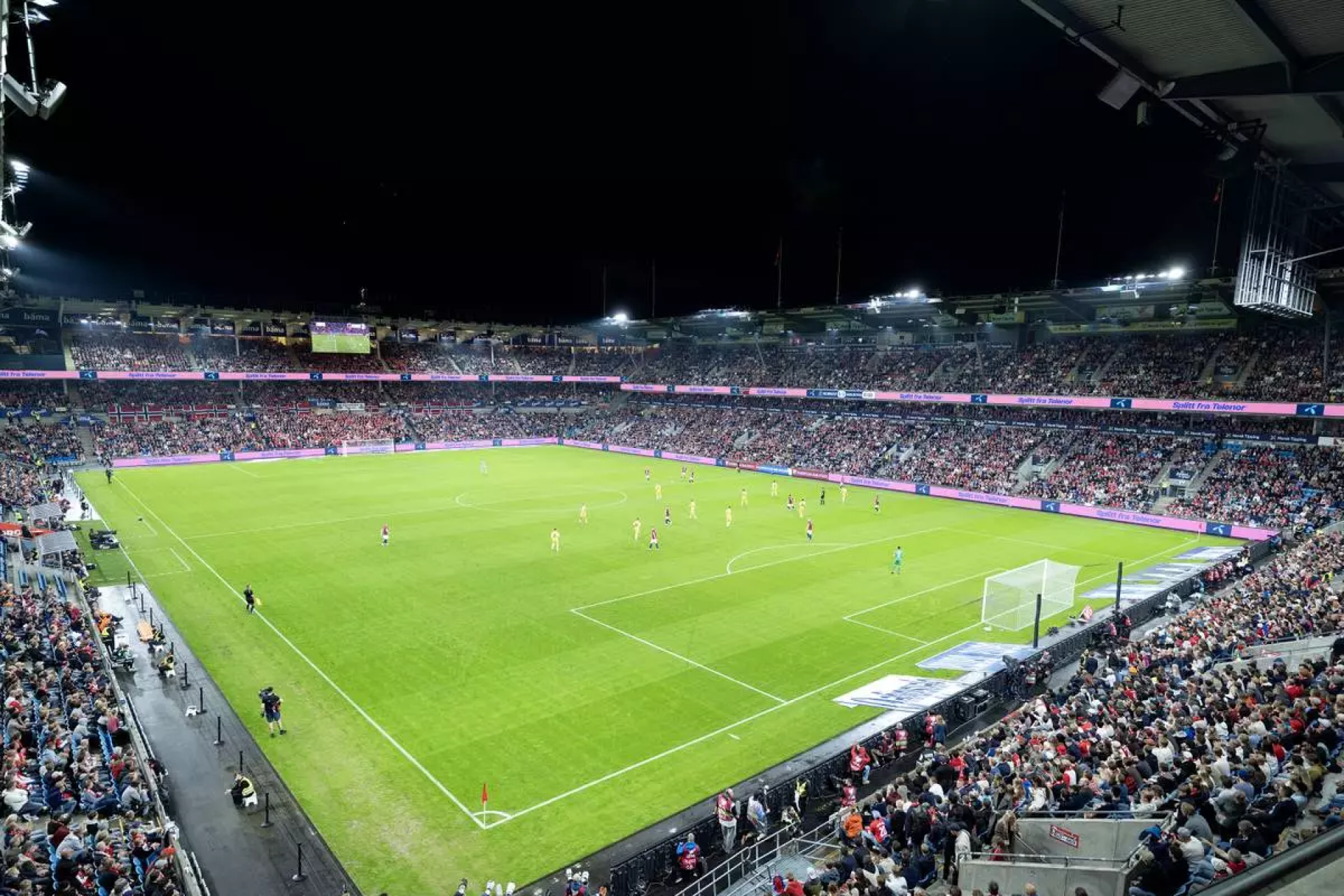

Система звукоусиления стадиона Ullevaal в Осло нуждалась в обновлении. Новое решение должно было обеспечить равномерное покрытие всех трибун, высокую разборчивость речи и точное управление звуком в каждой части стадиона.
Для модернизации выбрали профессиональную систему звукоусиления L-Acoustics.
Система звукоусиления стадиона Ullevaal в Осло нуждалась в обновлении. Новое решение должно было обеспечить равномерное покрытие всех трибун, высокую разборчивость речи и точное управление звуком в каждой части стадиона.
Для модернизации выбрали профессиональную систему звукоусиления L-Acoustics.
Какие задачи должна была решить новая система
Главная задача стадионной системы звукоусиления — обеспечить разборчивое воспроизведение объявлений, музыки и сигналов безопасности на всех зрительских местах. Высокой мощности оборудования и общего повышения уровня звука для этого недостаточно.
Если звук распределяется неравномерно, в одних секторах он оказывается слишком громким, а в других секторах снижается разборчивость речи диктора. Попытка компенсировать это общим повышением уровня может только ухудшить результат: отражений становится больше, речь теряет разборчивость, а зрители рядом с акустическими системами испытывают дискомфорт.
Поэтому при обновлении звуковой системы стадиона Ullevaal перед проектировщиками стояло несколько задач:
— равномерно озвучить все зрительские места;
— сохранить разборчивость речи во время самых шумных матчей;
— точно направить звук на трибуны, не направляя избыточную звуковую энергию на поле и другие зоны;
— обеспечить отдельное управление разными участками стадиона;
— построить систему, рассчитанную на многолетнюю эксплуатацию в сложных погодных условиях.
Проект подготовили компании Scandec Systemer, Spectre и Assemblin. Норвежский дистрибьютор Scandec отвечал за проектирование системы. Прокатная компания Spectre, которая в течение нескольких лет обслуживала звуковую систему стадиона, помогла учесть особенности её эксплуатации на площадке, а Assemblin выполнили монтаж, настройку и пуско-наладку оборудования.

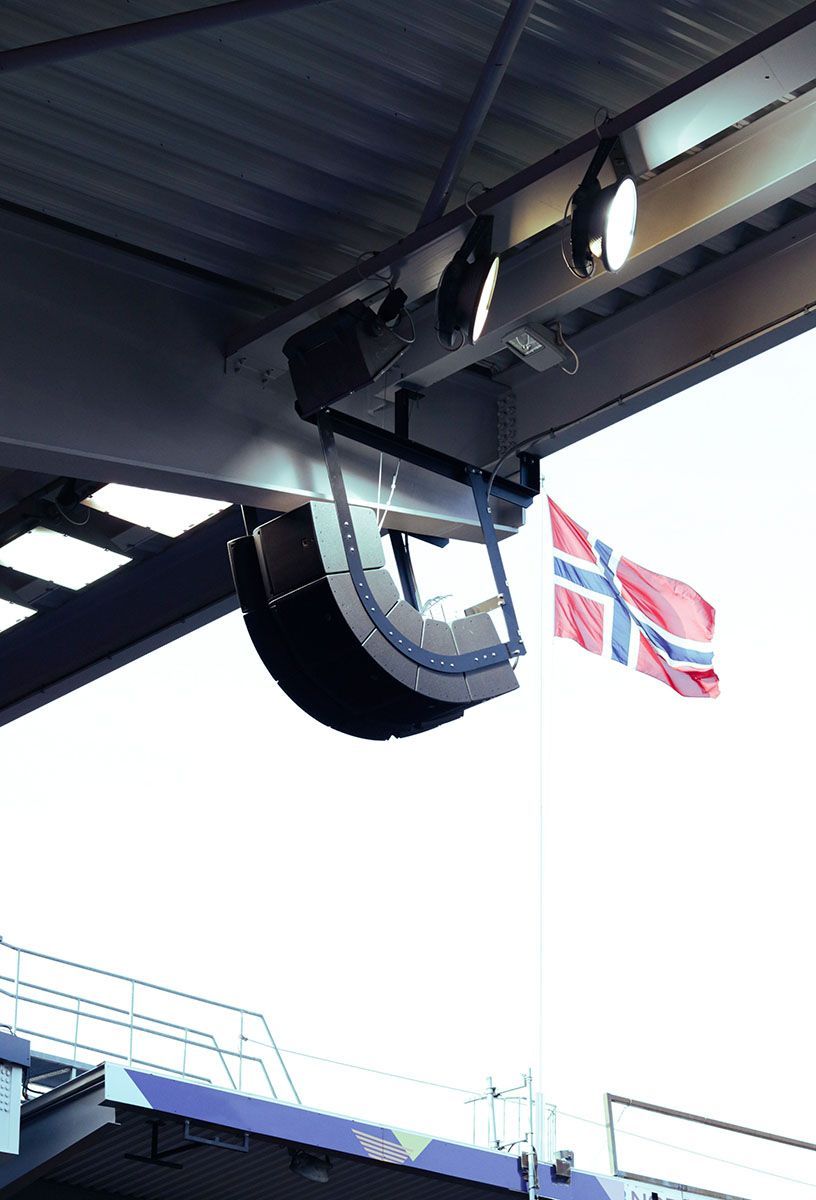

Итоговая конфигурация включает 24 подвесных массива, состоящих в общей сложности из 111 акустических систем A15i Focus и A15i Wide, а также четыре X12 для дополнительного озвучивания медиазоны.
Если звук распределяется неравномерно, в одних секторах он оказывается слишком громким, а в других секторах снижается разборчивость речи диктора. Попытка компенсировать это общим повышением уровня может только ухудшить результат: отражений становится больше, речь теряет разборчивость, а зрители рядом с акустическими системами испытывают дискомфорт.
Поэтому при обновлении звуковой системы стадиона Ullevaal перед проектировщиками стояло несколько задач:
— равномерно озвучить все зрительские места;
— сохранить разборчивость речи во время самых шумных матчей;
— точно направить звук на трибуны, не направляя избыточную звуковую энергию на поле и другие зоны;
— обеспечить отдельное управление разными участками стадиона;
— построить систему, рассчитанную на многолетнюю эксплуатацию в сложных погодных условиях.
Проект подготовили компании Scandec Systemer, Spectre и Assemblin. Норвежский дистрибьютор Scandec отвечал за проектирование системы. Прокатная компания Spectre, которая в течение нескольких лет обслуживала звуковую систему стадиона, помогла учесть особенности её эксплуатации на площадке, а Assemblin выполнили монтаж, настройку и пуско-наладку оборудования.
Итоговая конфигурация включает 24 подвесных массива, состоящих в общей сложности из 111 акустических систем A15i Focus и A15i Wide, а также четыре X12 для дополнительного озвучивания медиазоны.

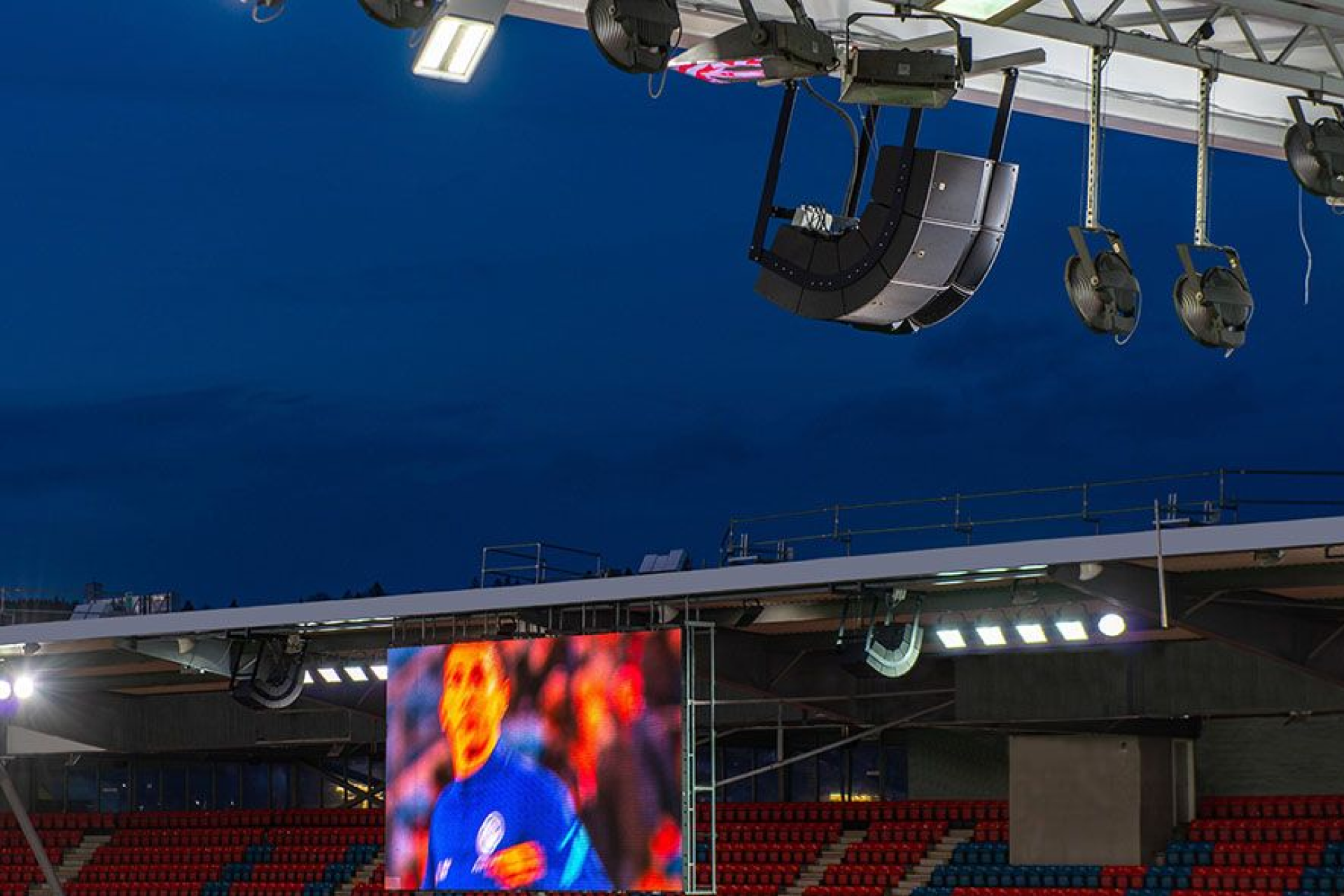

Почему основой системы стала L-Acoustics A Series
Для стадиона требовались акустические системы, способные создавать высокое звуковое давление и передавать звук на значительное расстояние, но при этом точно ограничивать зону покрытия.
В качестве основы выбрали A15i — инсталляцинную версию акустических систем L-Acoustics A Series, разработанную для оснащения концертных залов, спортивных арен и других объектов. Буква «i» в названии указывает на то, что модель адаптирована для интеграции в звуковую систему площадки: она оснащена специальными разъёмами и элементами риггинга для безопасного подвеса, а корпус защищён от воздействия внешней среды.
В системах A15i Focus и A15i Wide используются одинаковые низко- и высокочастотные излучатели, поэтому обе модели сохраняют единый характер звучания. Их можно объединять в одном массиве: при перемещении между секторами слушатель не замечает резких изменений тембра. Основное различие между моделями заключается не в качестве или характере звука, а в ширине зоны, которую каждая из них озвучивает.
A15i Focus имеет угол вертикальной направленности 10°. Такое узкое покрытие позволяет точнее направлять звуковую энергию и передавать звук на расстояние до 45 метров.
A15i Wide имеет угол вертикальной направленности 30°. Эта модель охватывает более широкий участок трибун и подходит для зон, где не требуется настолько узкое и направленное покрытие.
Сочетание Focus и Wide позволяет не только обеспечить необходимый уровень звукового давления, но и сформировать покрытие в соответствии с геометрией стадиона: направить звук дальше там, где это необходимо, и расширить зону покрытия над более крупными участками зрительских мест. A15i Focus развивает максимальный уровень звукового давления до 144 дБ, а A15i Wide — до 141 дБ.
В качестве основы выбрали A15i — инсталляцинную версию акустических систем L-Acoustics A Series, разработанную для оснащения концертных залов, спортивных арен и других объектов. Буква «i» в названии указывает на то, что модель адаптирована для интеграции в звуковую систему площадки: она оснащена специальными разъёмами и элементами риггинга для безопасного подвеса, а корпус защищён от воздействия внешней среды.
В системах A15i Focus и A15i Wide используются одинаковые низко- и высокочастотные излучатели, поэтому обе модели сохраняют единый характер звучания. Их можно объединять в одном массиве: при перемещении между секторами слушатель не замечает резких изменений тембра. Основное различие между моделями заключается не в качестве или характере звука, а в ширине зоны, которую каждая из них озвучивает.
A15i Focus имеет угол вертикальной направленности 10°. Такое узкое покрытие позволяет точнее направлять звуковую энергию и передавать звук на расстояние до 45 метров.
A15i Wide имеет угол вертикальной направленности 30°. Эта модель охватывает более широкий участок трибун и подходит для зон, где не требуется настолько узкое и направленное покрытие.
Сочетание Focus и Wide позволяет не только обеспечить необходимый уровень звукового давления, но и сформировать покрытие в соответствии с геометрией стадиона: направить звук дальше там, где это необходимо, и расширить зону покрытия над более крупными участками зрительских мест. A15i Focus развивает максимальный уровень звукового давления до 144 дБ, а A15i Wide — до 141 дБ.
Электроакустические расчёты в Soundvision

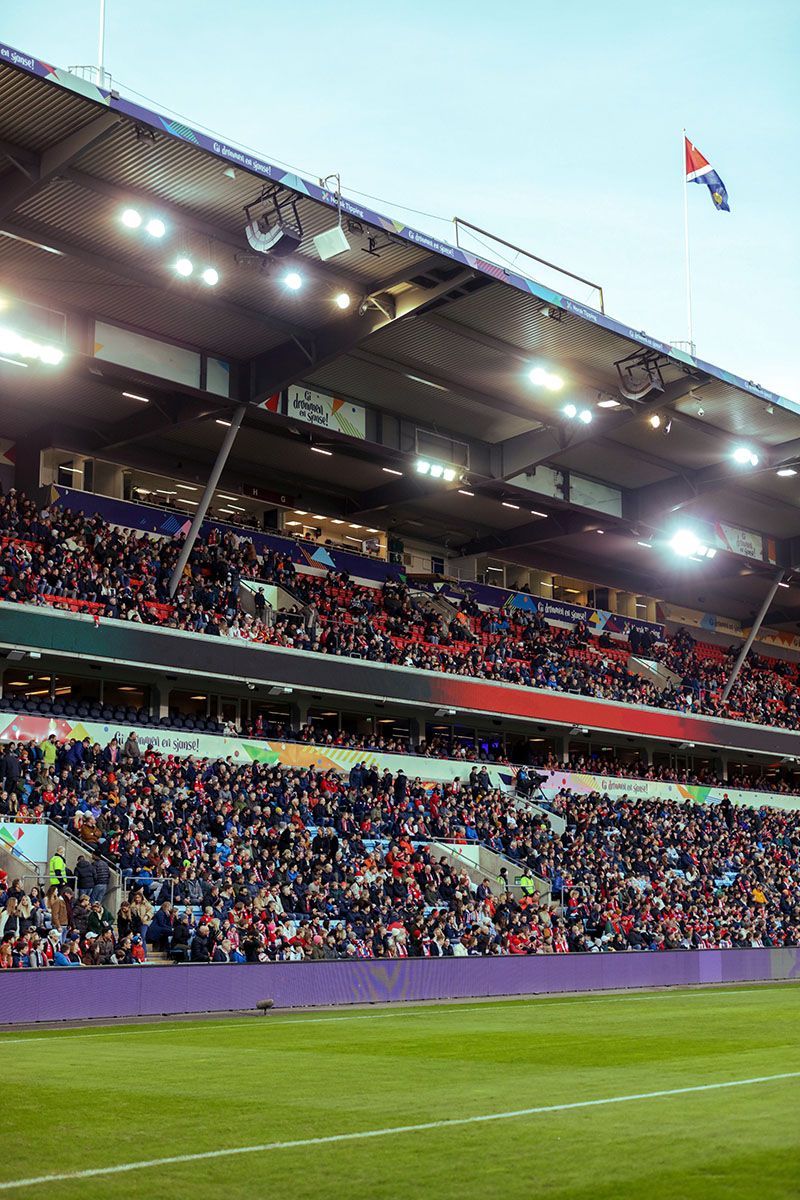

Основная система звукоусиления состоит из 24 подвесных массивов, равномерно распределённых по периметру стадиона — по шесть с каждой стороны. В общей сложности в них установлено 111 акустических систем A15i Focus и A15i Wide.
Правильное количество массивов, их расположение и число элементов в каждом массиве определены с помощью электроакустического расчёта в программе L-Acoustics Soundvision с учётом геометрии стадиона и требований к покрытию отдельных зрительских зон.
Распределение системы по 24 точкам позволяет приблизить акустические системы к слушателю и сократить расстояние распространения звука. Благодаря этому проще обеспечить разборчивость речи, точнее направить звук на отдельные сектора и уменьшить влияние отражений от кровли и других поверхностей.
Такая конфигурация также обеспечивает более равномерный уровень звука без заметных перепадов громкости между соседними секторами.
Правильное количество массивов, их расположение и число элементов в каждом массиве определены с помощью электроакустического расчёта в программе L-Acoustics Soundvision с учётом геометрии стадиона и требований к покрытию отдельных зрительских зон.
Распределение системы по 24 точкам позволяет приблизить акустические системы к слушателю и сократить расстояние распространения звука. Благодаря этому проще обеспечить разборчивость речи, точнее направить звук на отдельные сектора и уменьшить влияние отражений от кровли и других поверхностей.
Такая конфигурация также обеспечивает более равномерный уровень звука без заметных перепадов громкости между соседними секторами.

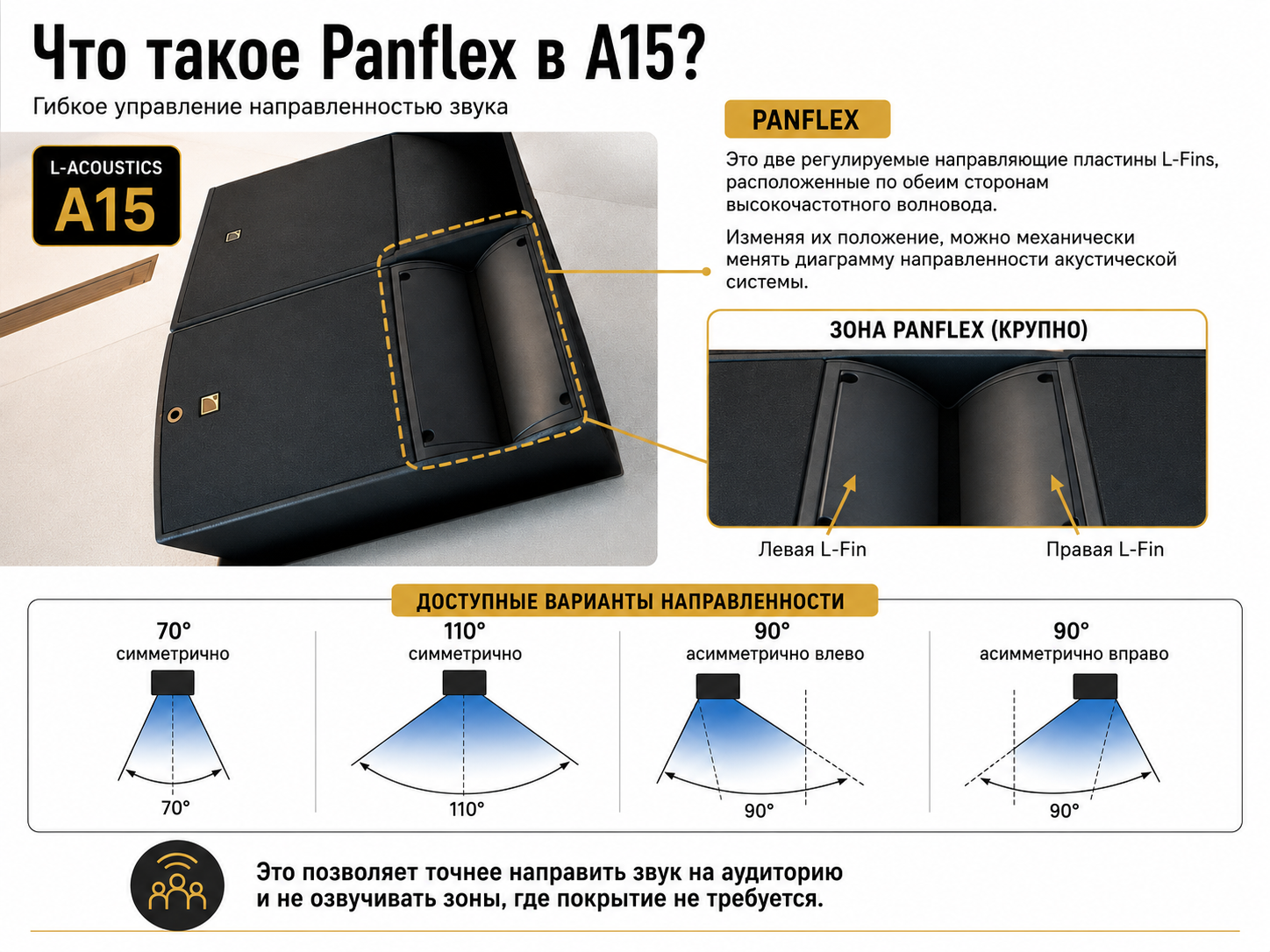

Как Panflex помогает направлять звук на трибуны
Даже при правильно подобранном вертикальном покрытии разным секторам может требоваться разная ширина зоны озвучивания по горизонтали. Для этого в акустических системах L-Acoustics A15i используется технология Panflex.
Внешне Panflex представляет собой две небольшие регулируемые направляющие пластины L-Fins, расположенные в передней части корпуса по обеим сторонам высокочастотного волновода. Изменяя их положение, инженер механически формирует необходимую диаграмму направленности: симметричную шириной 70 или 110° либо асимметричную шириной 90°, ориентированную влево или вправо. Это позволяет точнее направить звук на аудиторию и не озвучивать участки, где звуковое покрытие не требуется.
Внешне Panflex представляет собой две небольшие регулируемые направляющие пластины L-Fins, расположенные в передней части корпуса по обеим сторонам высокочастотного волновода. Изменяя их положение, инженер механически формирует необходимую диаграмму направленности: симметричную шириной 70 или 110° либо асимметричную шириной 90°, ориентированную влево или вправо. Это позволяет точнее направить звук на аудиторию и не озвучивать участки, где звуковое покрытие не требуется.
Panflex позволяет точнее направлять звуковую энергию на зрительские места и уменьшать её распространение на поле, стены и соседние зоны. Это повышает разборчивость и позволяет рациональнее использовать мощность системы.
Зачем в медиазоне понадобились отдельные X12

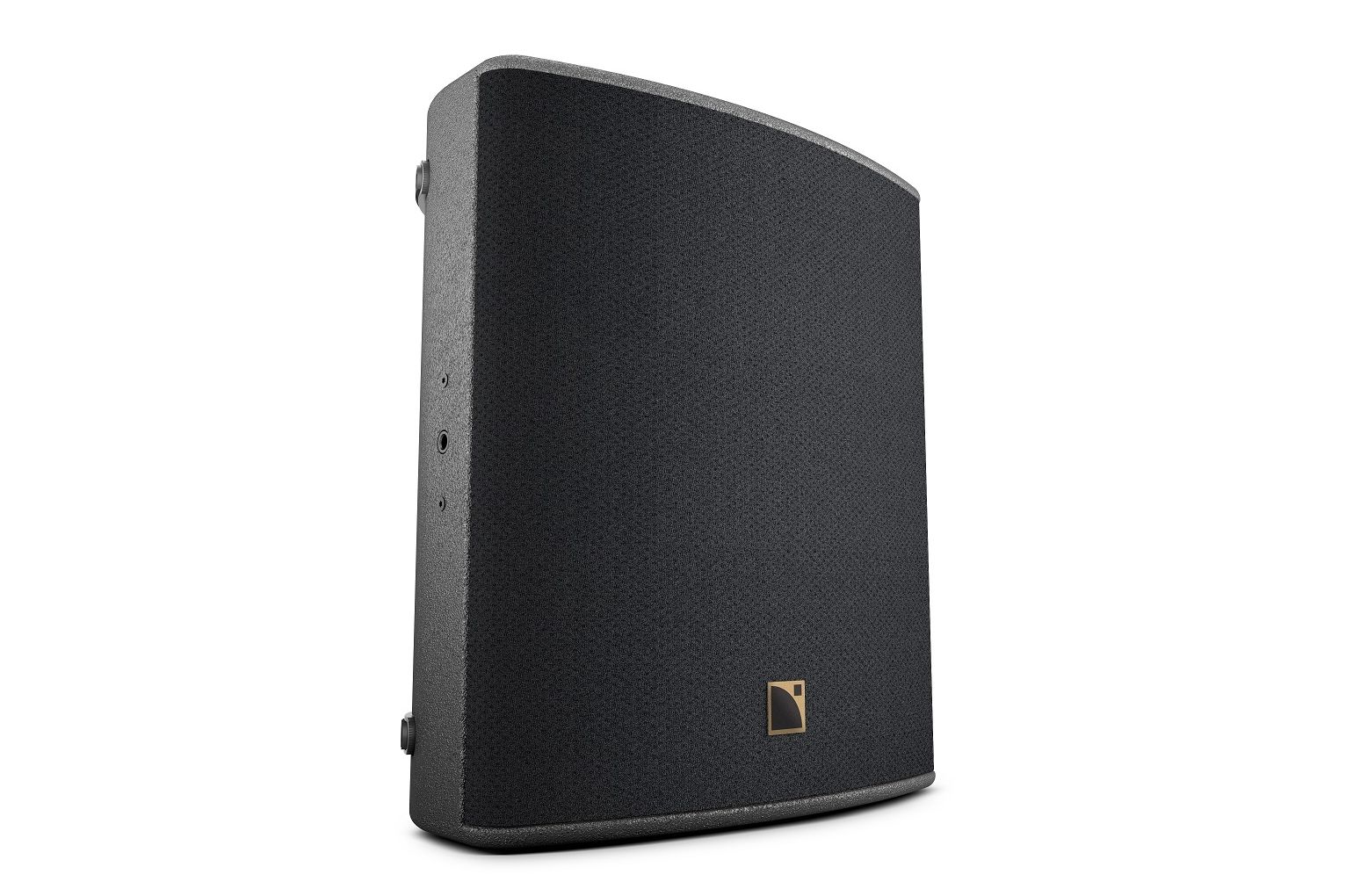

Четыре акустические системы X12 используются для дополнительного озвучивания медиазоны.
Основные массивы не всегда могут одинаково хорошо охватить пространство под конструкциями, балконами, комментаторскими позициями или другими архитектурными элементами. В таких местах возникают локальные участки, где прямой звук от основной системы становится слабее или перекрывается препятствиями.
Повышение уровня всей основной системы для озвучивания нескольких локальных участков было бы нецелесообразным. Это сделало бы звук слишком громким для остальных зрителей и усилило бы отражения.
Поэтому в медиазоне установили четыре компактные коаксиальные акустические системы L-Acoustics X12. Они дополняют основные массивы и обеспечивают разборчивый звук в тех местах, которые основная система не может полноценно охватить из-за архитектурных особенностей зоны.
При настройке X12 согласовали с основной системой по громкости, частотному балансу и времени прихода сигнала. Благодаря этому переход между зонами действия основных массивов и X12 остаётся незаметным для слушателя, а звуковое поле воспринимается как единое целое.
Основные массивы не всегда могут одинаково хорошо охватить пространство под конструкциями, балконами, комментаторскими позициями или другими архитектурными элементами. В таких местах возникают локальные участки, где прямой звук от основной системы становится слабее или перекрывается препятствиями.
Повышение уровня всей основной системы для озвучивания нескольких локальных участков было бы нецелесообразным. Это сделало бы звук слишком громким для остальных зрителей и усилило бы отражения.
Поэтому в медиазоне установили четыре компактные коаксиальные акустические системы L-Acoustics X12. Они дополняют основные массивы и обеспечивают разборчивый звук в тех местах, которые основная система не может полноценно охватить из-за архитектурных особенностей зоны.
При настройке X12 согласовали с основной системой по громкости, частотному балансу и времени прихода сигнала. Благодаря этому переход между зонами действия основных массивов и X12 остаётся незаметным для слушателя, а звуковое поле воспринимается как единое целое.
Поканальное управление акустическими элементами

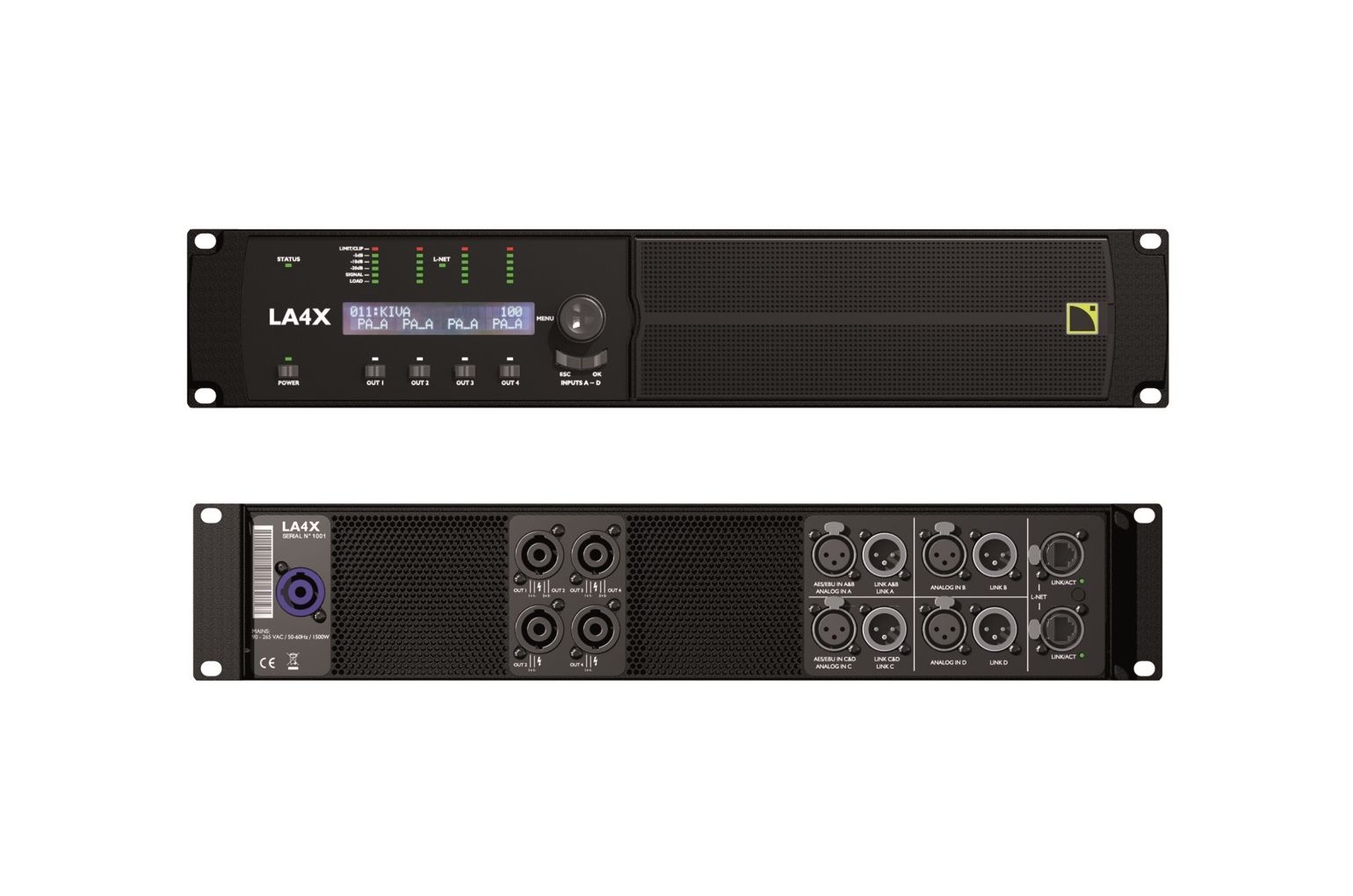

Усиление сигнала, питание и управление акустическими системами обеспечивают 30 усилителей L-Acoustics LA4X. Каждый LA4X имеет четыре канала усиления мощностью до 1000 Вт на канал.
На стадионе каждый из 111 акустических элементов подключен к отдельному каналу усилителей. Благодаря этому каждый элемент получает отдельный сигнал и может настраиваться независимо от остальных.
Такое решение позволяет инженерам отдельно регулировать уровень, задержку и другие параметры каждой акустической системы. Например, системы, направленные на дальние секторы и ближайшие ряды, можно настроить по-разному, даже если они входят в состав одного массива.
Индивидуальное подключение также упрощает контроль состояния системы. Техническая служба может быстрее определить, какой именно канал или компонент требует внимания.
Помимо усиления, LA4X выполняет цифровую обработку сигнала и использует систему защиты L-DRIVE. Она отслеживает рабочие параметры и защищает акустические системы от перегрузки, перегрева и других критических режимов. Это особенно важно для стадиона, где оборудование должно стабильно работать во время продолжительных мероприятий и сохранять необходимый запас по уровню звукового давления в самые шумные моменты матча.
На стадионе каждый из 111 акустических элементов подключен к отдельному каналу усилителей. Благодаря этому каждый элемент получает отдельный сигнал и может настраиваться независимо от остальных.
Такое решение позволяет инженерам отдельно регулировать уровень, задержку и другие параметры каждой акустической системы. Например, системы, направленные на дальние секторы и ближайшие ряды, можно настроить по-разному, даже если они входят в состав одного массива.
Индивидуальное подключение также упрощает контроль состояния системы. Техническая служба может быстрее определить, какой именно канал или компонент требует внимания.
Помимо усиления, LA4X выполняет цифровую обработку сигнала и использует систему защиты L-DRIVE. Она отслеживает рабочие параметры и защищает акустические системы от перегрузки, перегрева и других критических режимов. Это особенно важно для стадиона, где оборудование должно стабильно работать во время продолжительных мероприятий и сохранять необходимый запас по уровню звукового давления в самые шумные моменты матча.
Как аудиосигнал распределяется между зонами стадиона
На объекте такого масштаба акустические системы нельзя рассматривать отдельно от сети передачи сигнала. Аудиосигнал необходимо передать к десяткам массивов, расположенных по всему периметру стадиона.
Для этого используется цифровая сеть. Коммутаторы L-Acoustics LS10 передают аудиосигналы по протоколу AVB через оптоволоконные линии.
AVB позволяет передавать многоканальный звук по сетевой инфраструктуре с предсказуемой задержкой и точной синхронизацией. Оптоволокно удобно для стадиона, поскольку позволяет передавать сигнал на большие расстояния между техническими помещениями и узлами, расположенными в разных частях арены.
LS10 выполняют роль узлов этой сети: принимают цифровые аудиопотоки и направляют их к нужным контроллерам-усилителям. Каждый коммутатор имеет восемь сетевых разъёмов EtherCON и два разъёма для оптоволоконных модулей.
За распределение и обработку звука также отвечают цифровые сигнальные процессоры Biamp Tesira Server. Они работают с протоколами AVB и Dante и передают аудиосигналы в разные зоны стадиона.
Для этого используется цифровая сеть. Коммутаторы L-Acoustics LS10 передают аудиосигналы по протоколу AVB через оптоволоконные линии.
AVB позволяет передавать многоканальный звук по сетевой инфраструктуре с предсказуемой задержкой и точной синхронизацией. Оптоволокно удобно для стадиона, поскольку позволяет передавать сигнал на большие расстояния между техническими помещениями и узлами, расположенными в разных частях арены.
LS10 выполняют роль узлов этой сети: принимают цифровые аудиопотоки и направляют их к нужным контроллерам-усилителям. Каждый коммутатор имеет восемь сетевых разъёмов EtherCON и два разъёма для оптоволоконных модулей.
За распределение и обработку звука также отвечают цифровые сигнальные процессоры Biamp Tesira Server. Они работают с протоколами AVB и Dante и передают аудиосигналы в разные зоны стадиона.
Система для эксплуатации на открытом стадионе
Оборудование, установленное на открытом стадионе, должно быть рассчитано на воздействие осадков, пыли, ветра и перепадов температуры.
Акустические системы A15i имеют класс защиты IP55. Это означает, что корпус защищён от проникновения пыли в количестве, способном нарушить работу оборудования, а также от водяных струй. Такая защита особенно важна для акустических систем, установленных на открытом спортивном объекте.
Сложные погодные условия пришлось учитывать уже во время монтажа. Работы проходили зимой, когда температура в Осло опускалась ниже −15 °C. Перед установкой подвесных массивов специалисты очищали рабочие поверхности от снега и льда и соблюдали дополнительные меры безопасности.
Акустические системы A15i имеют класс защиты IP55. Это означает, что корпус защищён от проникновения пыли в количестве, способном нарушить работу оборудования, а также от водяных струй. Такая защита особенно важна для акустических систем, установленных на открытом спортивном объекте.
Сложные погодные условия пришлось учитывать уже во время монтажа. Работы проходили зимой, когда температура в Осло опускалась ниже −15 °C. Перед установкой подвесных массивов специалисты очищали рабочие поверхности от снега и льда и соблюдали дополнительные меры безопасности.
Что получил стадион после модернизации
«Нас впечатлила универсальность системы L-Acoustics, — отмечает Томас Слетбакк, представитель стадиона. — Нам было важно получить качество звука уровня крупных концертов и мероприятий, равномерное покрытие и высокую разборчивость речи. Новая система соответствует всем этим требованиям. Точное управление направленностью позволяет сохранять качество звука при любых условиях — а в Норвегии эти условия могут быть действительно любыми».
Проект на стадионе Ullevaal показывает, что качество звука зависит не только от мощности оборудования, но и от согласованной работы всех компонентов. A15i Focus и A15i Wide формируют покрытие трибун, X12 озвучивают медиазону, LA4X обеспечивают усиление и индивидуальное управление, а LS10 и цифровые сигнальные процессоры отвечают за передачу, синхронизацию и обработку сигнала.
Системный подход L-Acoustics позволяет речи диктора сохранять разборчивость даже на фоне шума 28 000 болельщиков.
Проект на стадионе Ullevaal показывает, что качество звука зависит не только от мощности оборудования, но и от согласованной работы всех компонентов. A15i Focus и A15i Wide формируют покрытие трибун, X12 озвучивают медиазону, LA4X обеспечивают усиление и индивидуальное управление, а LS10 и цифровые сигнальные процессоры отвечают за передачу, синхронизацию и обработку сигнала.
Системный подход L-Acoustics позволяет речи диктора сохранять разборчивость даже на фоне шума 28 000 болельщиков.
