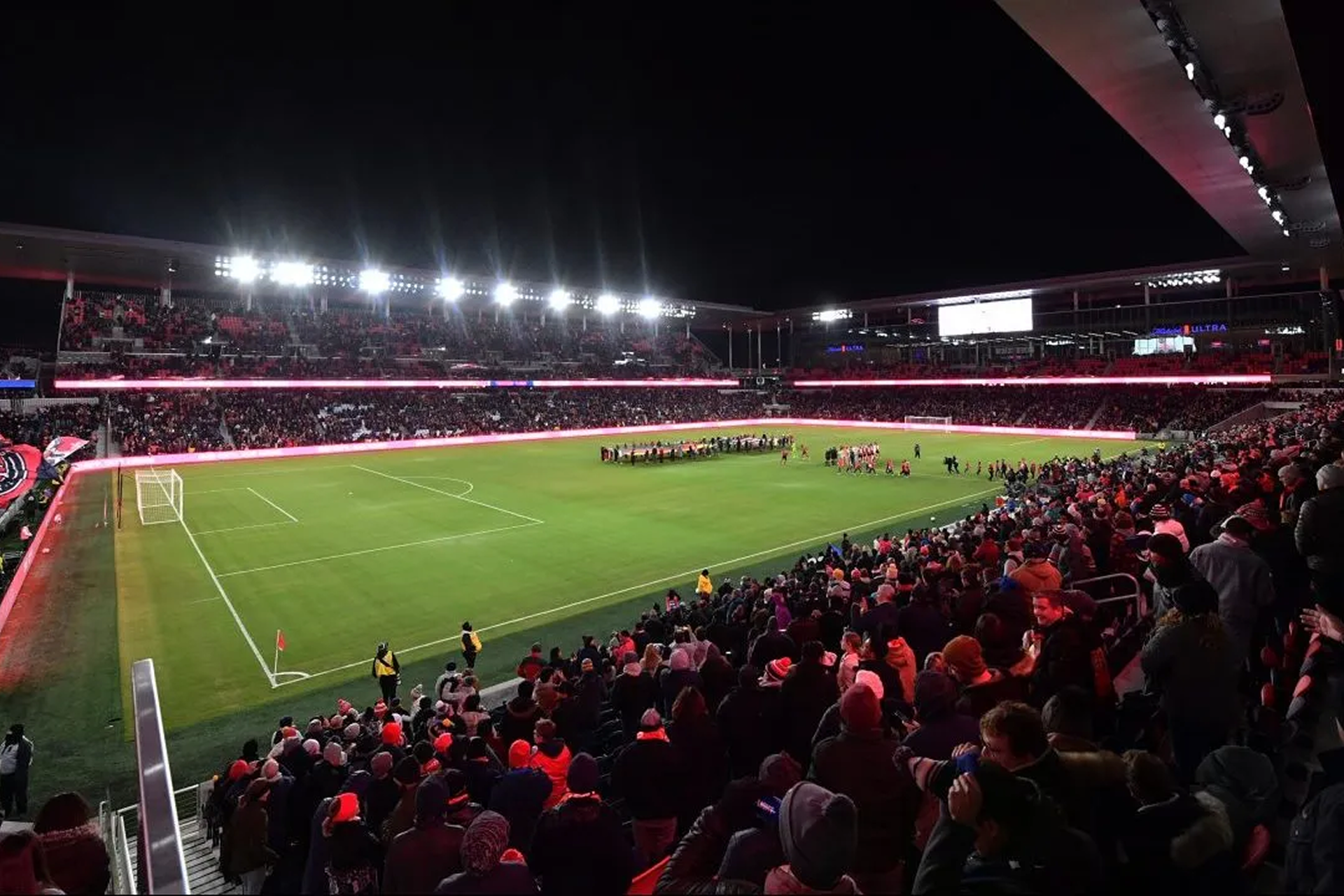

Стадион CITYPARK в Сент-Луисе, штат Миссури, США, рассчитан на 22 500 зрителей и изначально проектировался так, чтобы удерживать внутри чаши стадиона звук и атмосферу, которую создают болельщики во время матча.
Трибуны расположены близко к полю, более 3 000 мест отведены под сектор активных болельщиков, а конструкция крыши помогает удерживать звук внутри стадиона. Такая архитектура усиливает атмосферу во время матчей, но одновременно усложняет проектирование системы звукоусиления стадиона. Инженерам требовалось обеспечить высокое звуковое давление, хорошую разборчивость речи и равномерное звуковое покрытие трибун, не нарушив архитектурный облик объекта.
В основу системы звукоусиления вошли более 100 акустических систем L-Acoustics A15i и свыше 50 сабвуферов KS21i.
Трибуны расположены близко к полю, более 3 000 мест отведены под сектор активных болельщиков, а конструкция крыши помогает удерживать звук внутри стадиона. Такая архитектура усиливает атмосферу во время матчей, но одновременно усложняет проектирование системы звукоусиления стадиона. Инженерам требовалось обеспечить высокое звуковое давление, хорошую разборчивость речи и равномерное звуковое покрытие трибун, не нарушив архитектурный облик объекта.
В основу системы звукоусиления вошли более 100 акустических систем L-Acoustics A15i и свыше 50 сабвуферов KS21i.
Почему стадион CITYPARK сложно озвучить

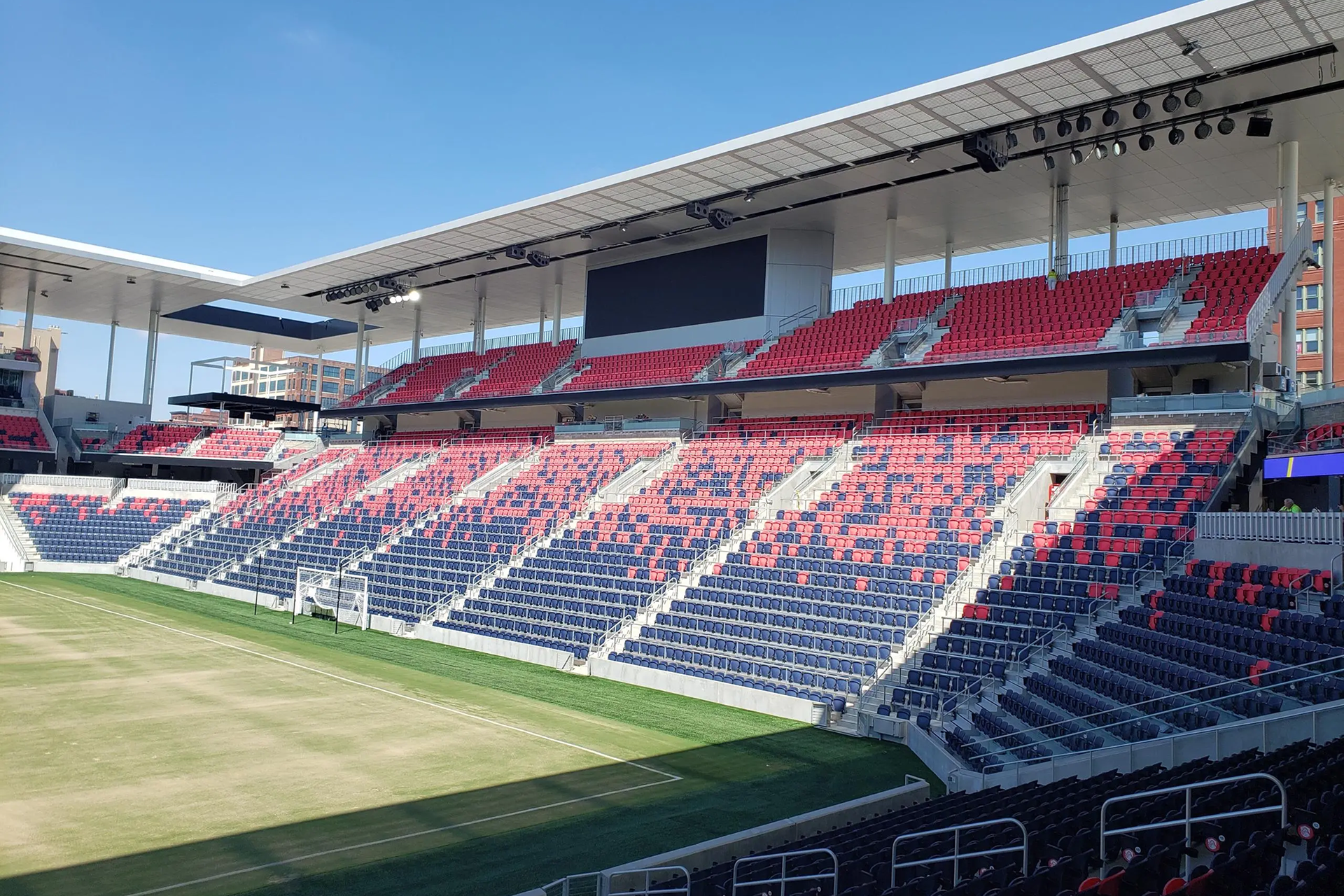

Трибуны стадиона CITYPARK расположены очень близко к полю: даже самые дальние места находятся примерно в 37 метрах от него. Для футбольного стадиона это небольшое расстояние. Зрители находятся близко к игре и друг к другу, поэтому шум трибун становится особенно мощным.

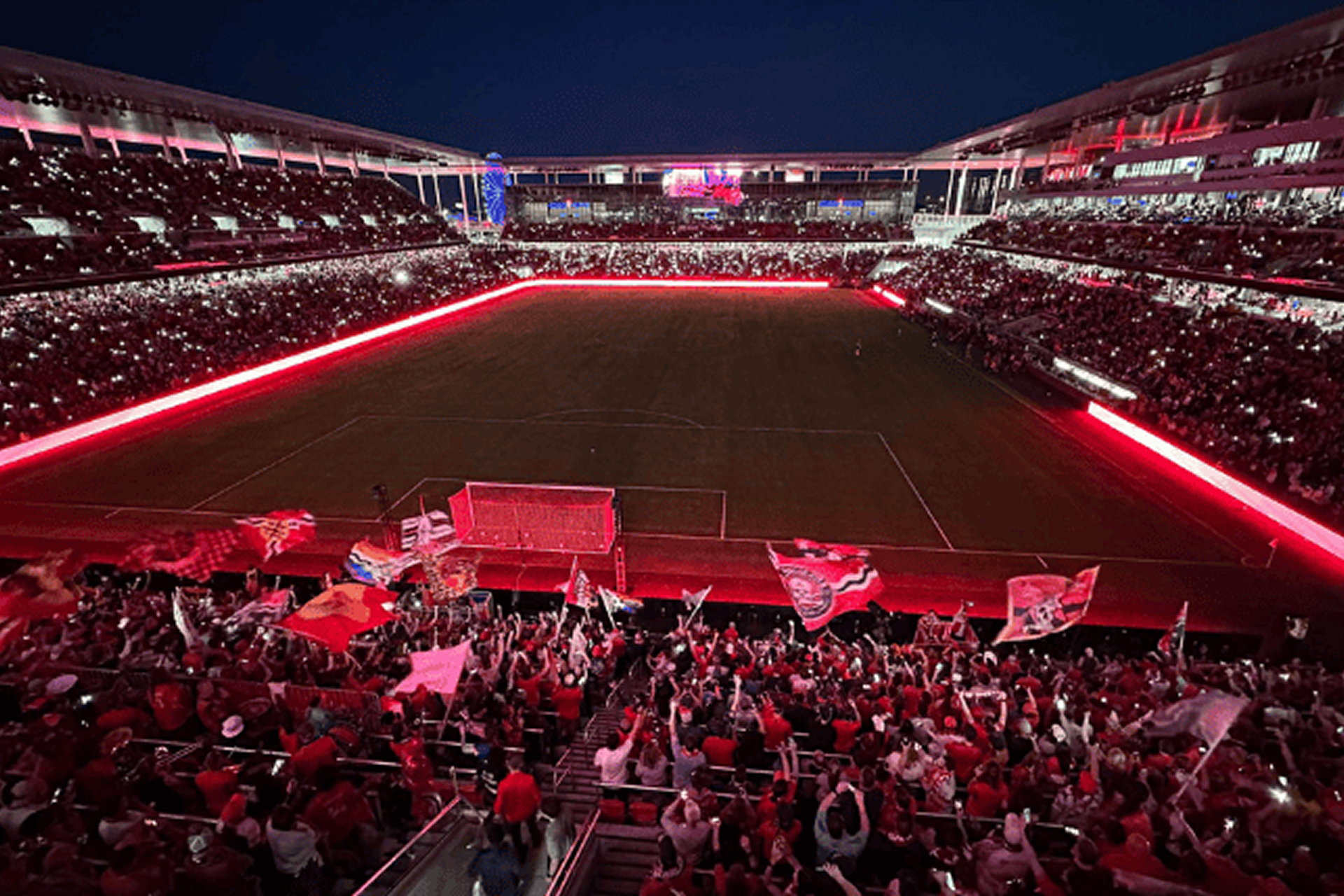

Кроме того, на стадионе есть отдельный сектор более чем на 3 000 стоячих мест для самых активных фанатов.

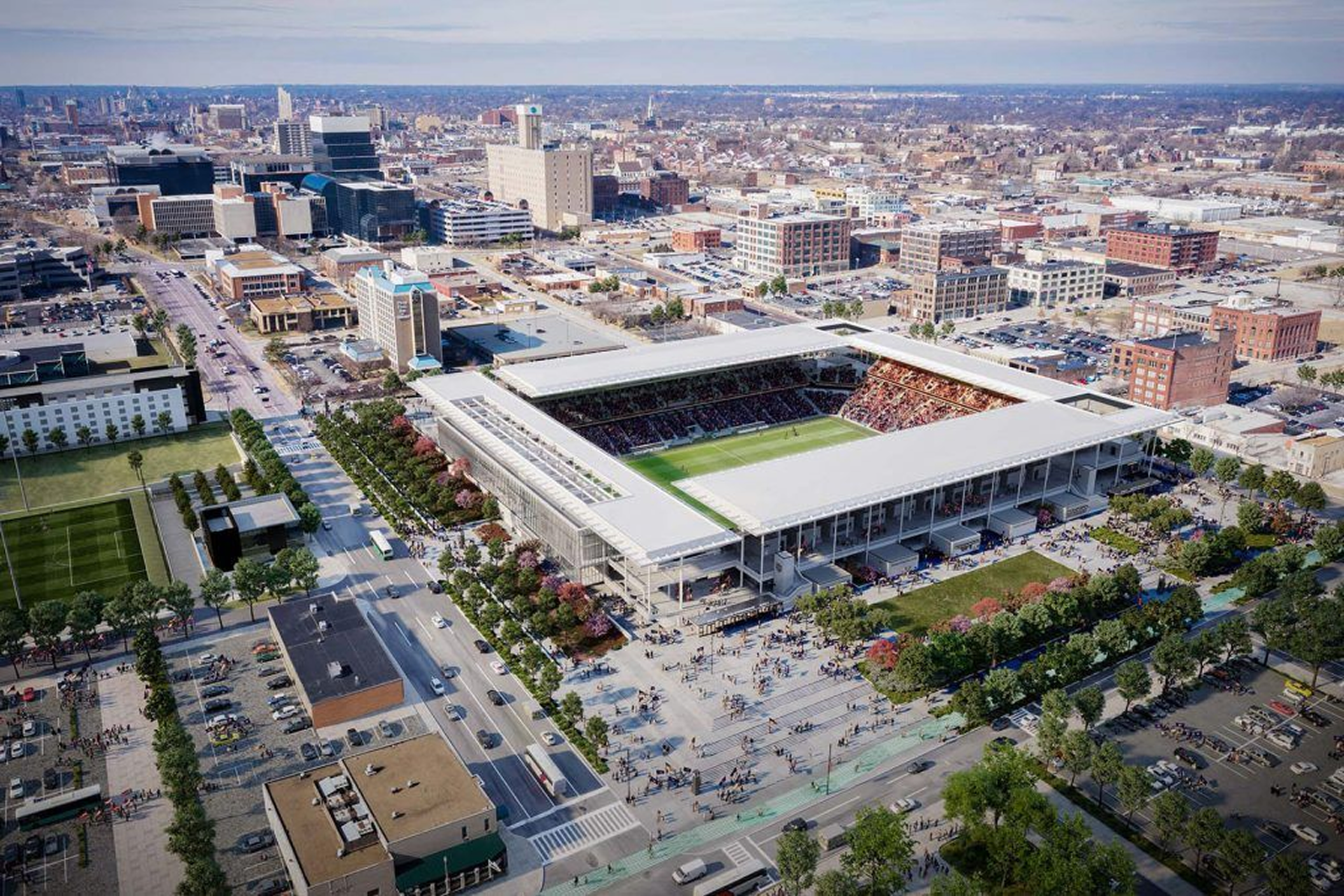

Еще одна особенность — крыша из перфорированного алюминия. Металл хорошо отражает звук, а форма крыши специально рассчитана так, чтобы часть шума не уходила наружу, а оставалась внутри стадиона.
Для атмосферы матча это плюс: поддержка болельщиков ощущается сильнее, а сам стадион становится более атмосферным. Но для системы звукоусиления это создает сложности. Звук от акустических систем может отражаться от крыши и других твердых поверхностей, смешиваться с голосами зрителей и становиться менее разборчивым.
Поэтому при проектировании системы звукоусиления инженерам было важно не просто сделать ее громкой, а точно направить звук на трибуны, уменьшить лишние отражения и добиться того, чтобы объявления и музыка были хорошо слышны во всех секторах.
Кроме того, на стадионе есть отдельный сектор более чем на 3 000 стоячих мест для самых активных фанатов.
Еще одна особенность — крыша из перфорированного алюминия. Металл хорошо отражает звук, а форма крыши специально рассчитана так, чтобы часть шума не уходила наружу, а оставалась внутри стадиона.
Для атмосферы матча это плюс: поддержка болельщиков ощущается сильнее, а сам стадион становится более атмосферным. Но для системы звукоусиления это создает сложности. Звук от акустических систем может отражаться от крыши и других твердых поверхностей, смешиваться с голосами зрителей и становиться менее разборчивым.
Поэтому при проектировании системы звукоусиления инженерам было важно не просто сделать ее громкой, а точно направить звук на трибуны, уменьшить лишние отражения и добиться того, чтобы объявления и музыка были хорошо слышны во всех секторах.
Почему акустические системы нельзя было подвесить обычным способом

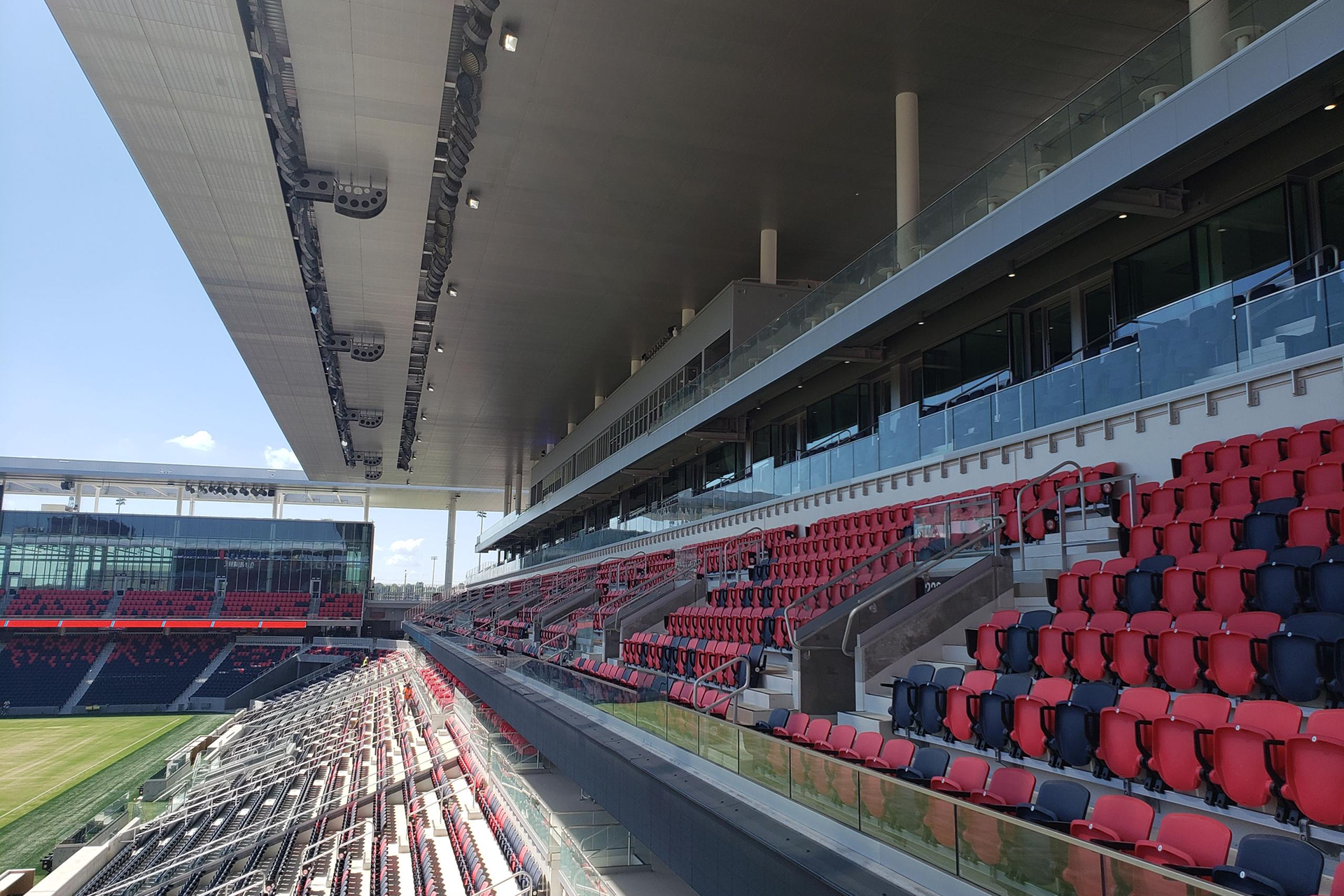

Еще одной сложностью стала установка акустических систем под крышей стадиона.
Обычно тяжелое звуковое оборудование крепят к прочным стальным балкам здания. В CITYPARK эти балки находились почти на метр выше декоративной крыши из перфорированного алюминия. Поэтому просто подвесить акустические системы к ним было нельзя.
К звукотехническому проекту были привлечены высококвалифицированные инженеры-проектировщики, которые в том числе разработали специальную отдельную металлическую конструкцию. Ее закрепили на прочных стальных элементах стадиона над крышей, а крепления для акустических систем опустили вниз через небольшие отверстия в алюминиевых панелях.
Здесь требовалась очень высокая точность. Крепления должны были пройти точно через центр отверстий и не касаться алюминиевой крыши даже по краям. Если бы конструкция сместилась, она могла бы соприкасаться с панелями и создавать вибрации или повредить отделку.
Чтобы подвес оставался неподвижным, его дополнительно зафиксировали диагональными тросами.
В результате инженерам пришлось фактически создать отдельную систему крепления специально под архитектуру стадиона.
Обычно тяжелое звуковое оборудование крепят к прочным стальным балкам здания. В CITYPARK эти балки находились почти на метр выше декоративной крыши из перфорированного алюминия. Поэтому просто подвесить акустические системы к ним было нельзя.
К звукотехническому проекту были привлечены высококвалифицированные инженеры-проектировщики, которые в том числе разработали специальную отдельную металлическую конструкцию. Ее закрепили на прочных стальных элементах стадиона над крышей, а крепления для акустических систем опустили вниз через небольшие отверстия в алюминиевых панелях.
Здесь требовалась очень высокая точность. Крепления должны были пройти точно через центр отверстий и не касаться алюминиевой крыши даже по краям. Если бы конструкция сместилась, она могла бы соприкасаться с панелями и создавать вибрации или повредить отделку.
Чтобы подвес оставался неподвижным, его дополнительно зафиксировали диагональными тросами.
В результате инженерам пришлось фактически создать отдельную систему крепления специально под архитектуру стадиона.
Решение L-Acoustics A15i
Для этого проекта было важно, чтобы акустические системы были не только мощными, но и достаточно компактными и легкими для установки под сложной конструкцией крыши.
Основу системы составили L-Acoustics A15i — акустические системы, которые сочетают высокую производительность с гибкостью настройки и монтажа. Именно конструкция A15i, возможность использовать модели A15i Focus и A15i Wide в одной системе, а также технология Panflex позволили инженерам адаптировать систему под особенности разных зон стадиона и добиться равномерного звучания зрительских мест.
A15i Focus помогает точнее направлять звук в сложные или удаленные зоны, а A15i Wide обеспечивает более широкое покрытие там, где требуется охватить большую часть трибун.
Благодаря технологии Panflex и большому количеству вариантов крепления инженеры смогли точно расположить акустические системы под крышей стадиона и адаптировать их под форму трибун. Это позволило сохранить равномерность покрытия и разборчивость звучания, несмотря на серьёзные ограничения по подвесу.

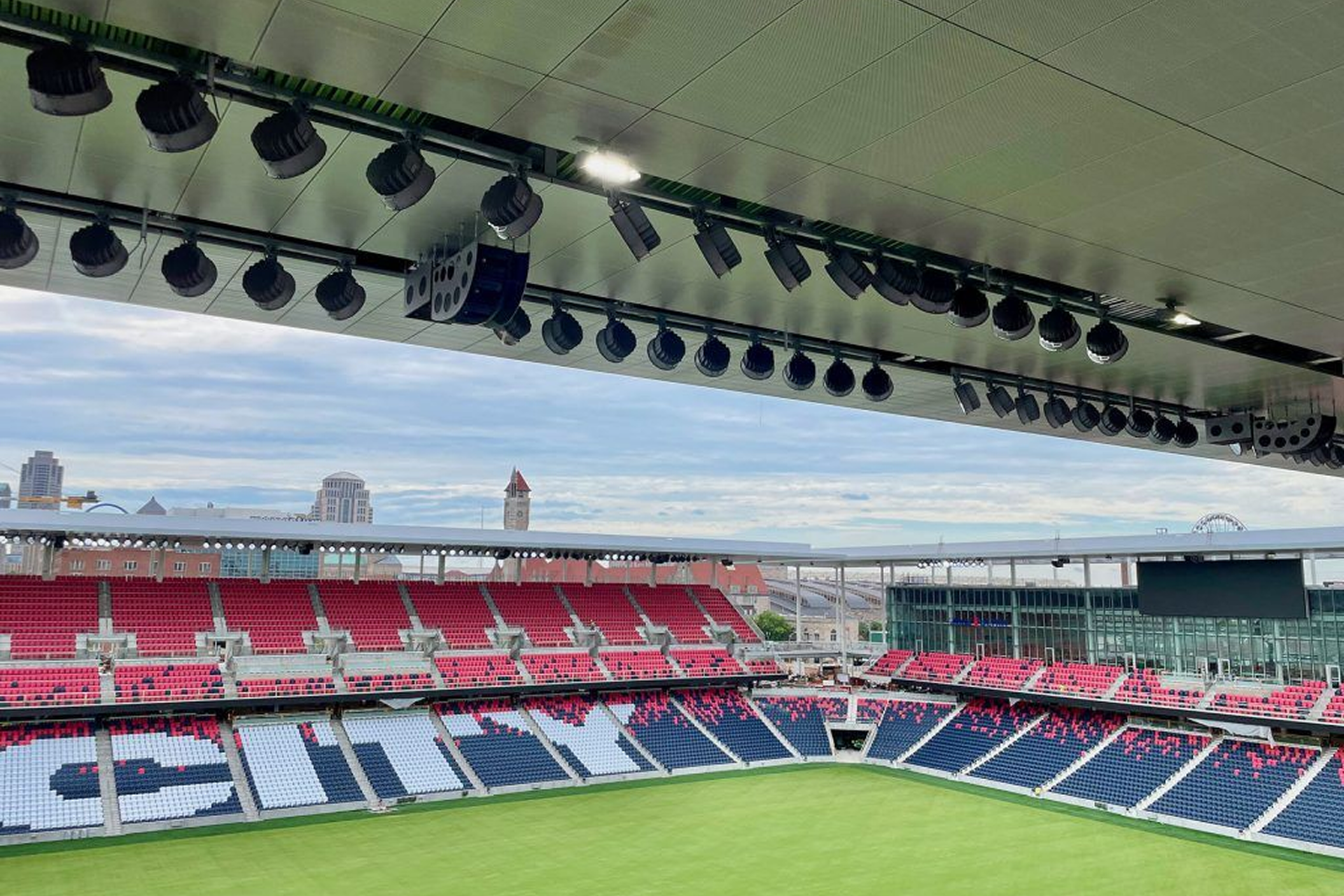

Сочетание мощности, компактности и гибкости монтажа позволило разместить под крышей CITYPARK более 100 акустических систем A15i и свыше 50 сабвуферов KS21i, не создавая чрезмерной нагрузки на специально разработанную конструкцию подвеса.
При этом важно было учитывать не только технические требования, но и архитектурные ограничения: крепления, кабели и другое оборудование не должны были нарушать внешний вид стадиона.
Поэтому система звукоусиления проектировалась не просто для достижения нужной громкости, а для точного размещения каждого элемента — так, чтобы оборудование органично вписалось в конструкцию здания и обеспечивало качественный звук для зрителей.
Линейные массивы и отдельные акустические системы

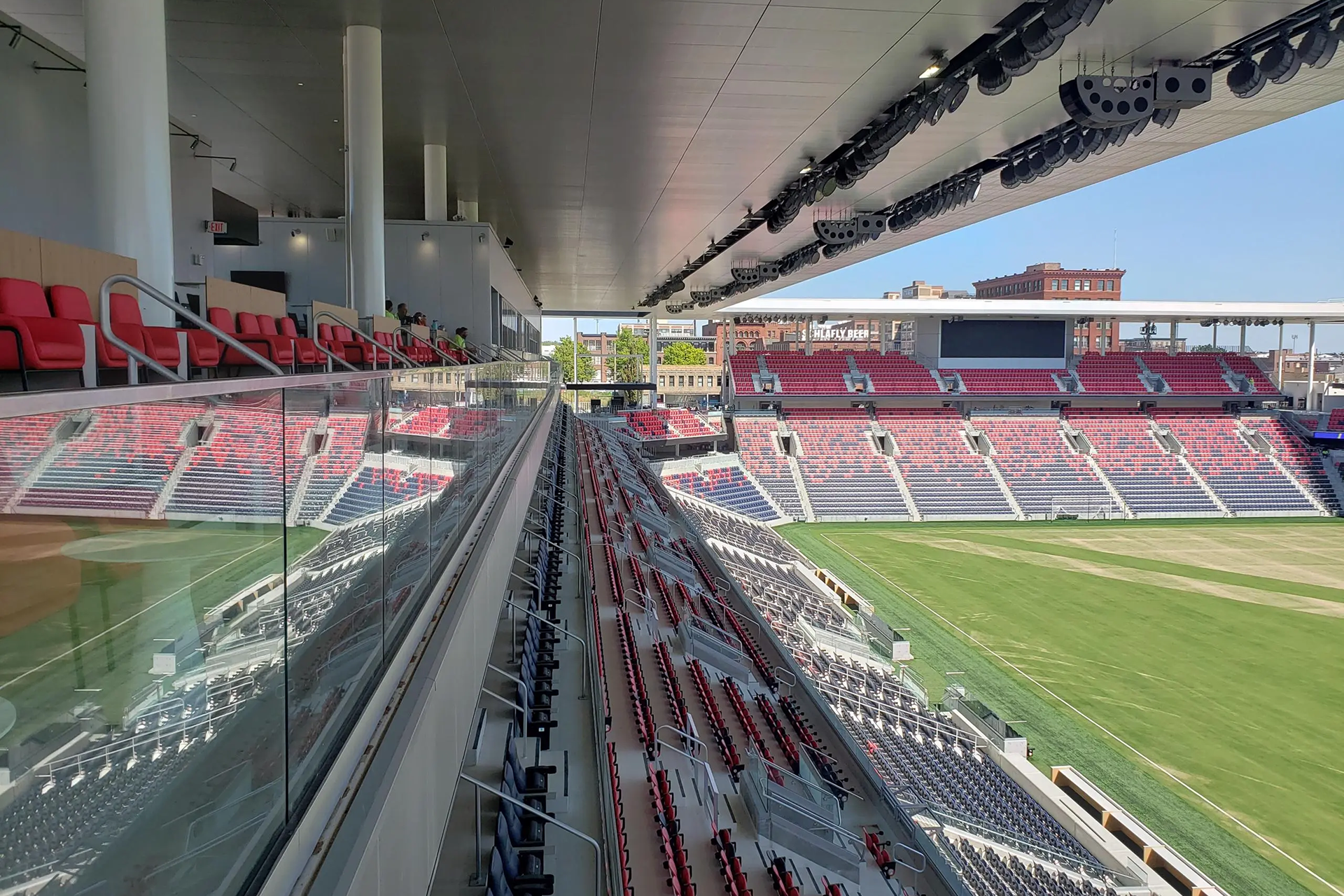

Еще одна особенность системы звукоусиления стадиона CITYPARK — разные способы установки L-Acoustics A15i.
В одних зонах несколько акустических систем объединяли в линейный массив — группу акустических элементов, которые работают вместе как единая система и позволяют равномерно направлять звук на большую часть трибун.
В других местах A15i использовали как отдельные источники звука, чтобы точнее озвучить конкретный сектор.
При этом независимо от способа установки инженерам удалось сохранить одинаковый характер звучания по всему стадиону.
Так систему звукоусиления можно было адаптировать под форму крыши и расположение трибун в каждой зоне, а не использовать одно и то же решение для всего стадиона.
В одних зонах несколько акустических систем объединяли в линейный массив — группу акустических элементов, которые работают вместе как единая система и позволяют равномерно направлять звук на большую часть трибун.
В других местах A15i использовали как отдельные источники звука, чтобы точнее озвучить конкретный сектор.
При этом независимо от способа установки инженерам удалось сохранить одинаковый характер звучания по всему стадиону.
Так систему звукоусиления можно было адаптировать под форму крыши и расположение трибун в каждой зоне, а не использовать одно и то же решение для всего стадиона.
Как направили звук на трибуны, а не в крышу
При проектировании системы звукоусиления стадиона важно не просто сделать звук громким, но и направить его туда, где находятся зрители.
В L-Acoustics A15i используется технология Panflex — модуль настройки горизонтальной направленности, который позволяет изменять ширину зоны покрытия акустической системы. Благодаря этому инженеры могут адаптировать распространение звука под конкретный участок стадиона.
Например, в открытой зоне трибун может потребоваться более широкое покрытие, а рядом с крышей или другими твердыми поверхностями — более точное направление звука, чтобы уменьшить количество отражений.
На стадионе CITYPARK настройка направленности акустических систем помогла направить основную звуковую энергию на зрителей, а не на конструкции стадиона. Это позволило сохранить высокую разборчивость объявлений и качество музыкального сопровождения даже при громком шуме болельщиков.
В L-Acoustics A15i используется технология Panflex — модуль настройки горизонтальной направленности, который позволяет изменять ширину зоны покрытия акустической системы. Благодаря этому инженеры могут адаптировать распространение звука под конкретный участок стадиона.
Например, в открытой зоне трибун может потребоваться более широкое покрытие, а рядом с крышей или другими твердыми поверхностями — более точное направление звука, чтобы уменьшить количество отражений.
На стадионе CITYPARK настройка направленности акустических систем помогла направить основную звуковую энергию на зрителей, а не на конструкции стадиона. Это позволило сохранить высокую разборчивость объявлений и качество музыкального сопровождения даже при громком шуме болельщиков.
Проектирование с использованием Soundvision
Одна из главных задач проектирования системы звукоусиления стадиона — обеспечить равномерный звук не только в центральных секторах, но и на краях трибун, под крышей и в других сложных зонах.
В программе L-Acoustics Soundvision был разработан звуковой дизайн, который позволил рассчитать распределение уровня звукового давления и определить оптимальное расположение элементов системы звукоусиления.
В результате удалось обеспечить равномерное звуковое покрытие всех 22 500 зрительских мест.
В программе L-Acoustics Soundvision был разработан звуковой дизайн, который позволил рассчитать распределение уровня звукового давления и определить оптимальное расположение элементов системы звукоусиления.
В результате удалось обеспечить равномерное звуковое покрытие всех 22 500 зрительских мест.
Управление системой звукоусиления

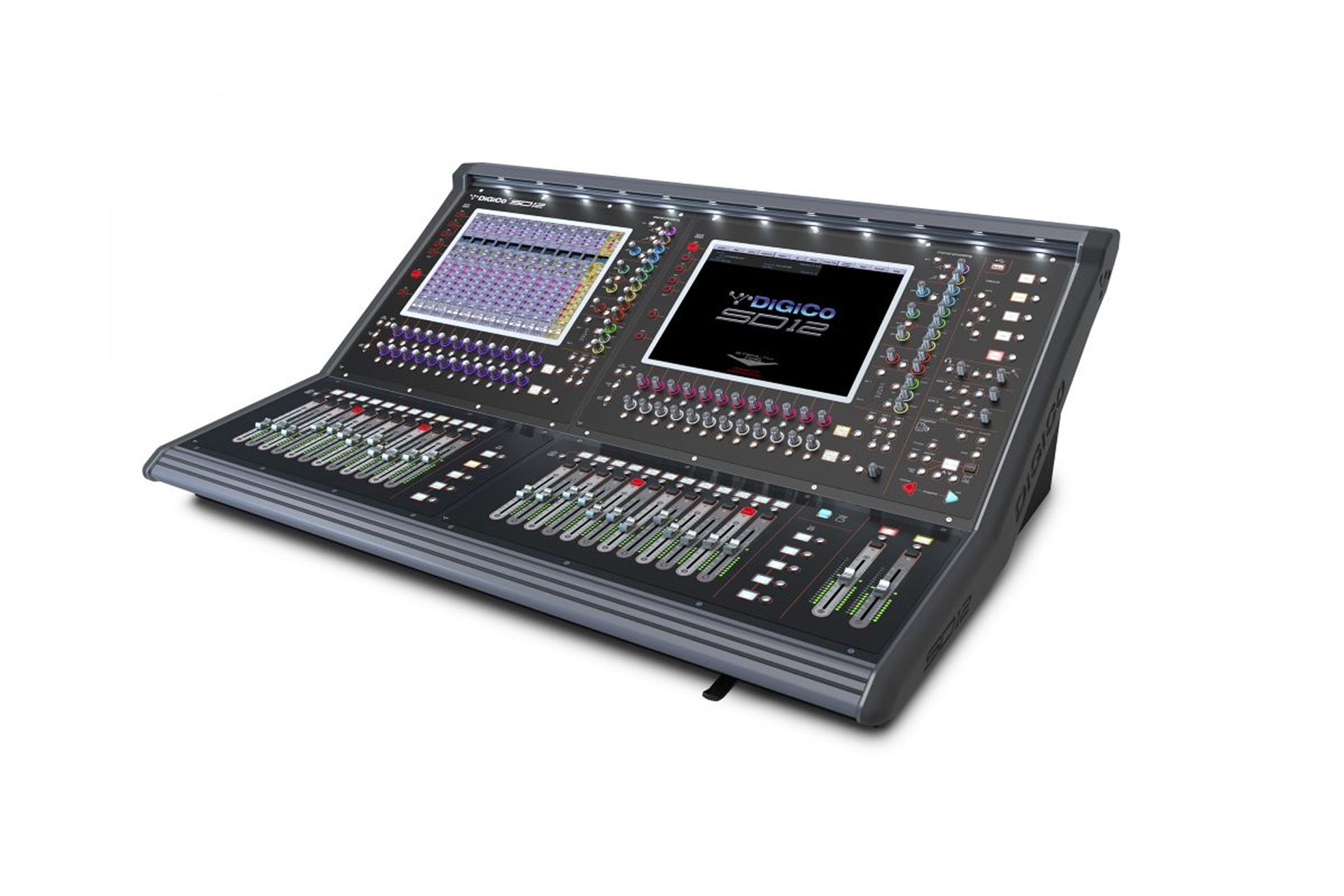

В зоне работы звукорежиссера на стадионе CITYPARK установили цифровую микшерную консоль DiGiCo SD12.
Консоль принимает сигналы от микрофонов, музыкальных источников и другого звукового оборудования, а звукорежиссер с ее помощью регулирует громкость, обрабатывает звук и направляет его в нужные части системы звукоусиления.
Для работы с большим количеством источников консоль SD12 поддерживает до 72 входных каналов, 36 шин и матрицу 12 × 8, что позволяет одновременно управлять большим количеством звуковых сигналов и гибко настраивать их распределение.
Консоль принимает сигналы от микрофонов, музыкальных источников и другого звукового оборудования, а звукорежиссер с ее помощью регулирует громкость, обрабатывает звук и направляет его в нужные части системы звукоусиления.
Для работы с большим количеством источников консоль SD12 поддерживает до 72 входных каналов, 36 шин и матрицу 12 × 8, что позволяет одновременно управлять большим количеством звуковых сигналов и гибко настраивать их распределение.
Результат
Проект CITYPARK показывает, что при создании системы звукоусиления для стадиона недостаточно просто выбрать мощные акустические системы.
Инженерам нужно учитывать архитектуру здания, форму и расположение трибун, особенности крыши, отражение звука и условия монтажа. Все эти факторы влияют на то, где разместить оборудование и как направить звук.
В CITYPARK систему звукоусиления спроектировали как часть архитектуры стадиона. Благодаря этому звук хорошо слышен на всех трибунах, объявления остаются разборчивыми, а оборудование не нарушает внешний вид объекта.
Этот кейс подтверждает, насколько важны точные расчеты и совместная работа архитекторов, акустических инженеров и интеграторов еще на этапе проектирования стадиона.
Инженерам нужно учитывать архитектуру здания, форму и расположение трибун, особенности крыши, отражение звука и условия монтажа. Все эти факторы влияют на то, где разместить оборудование и как направить звук.
В CITYPARK систему звукоусиления спроектировали как часть архитектуры стадиона. Благодаря этому звук хорошо слышен на всех трибунах, объявления остаются разборчивыми, а оборудование не нарушает внешний вид объекта.
Этот кейс подтверждает, насколько важны точные расчеты и совместная работа архитекторов, акустических инженеров и интеграторов еще на этапе проектирования стадиона.
