Масштаб площадки и сценарии использования

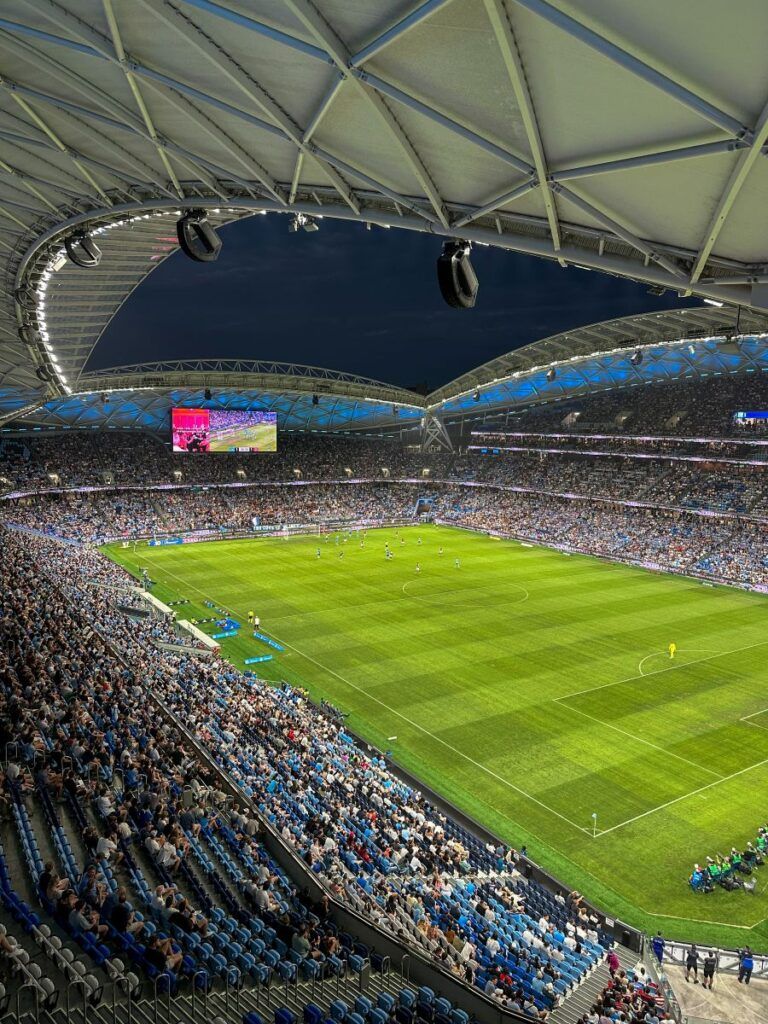

Стадион Allianz Stadium вместимостью 42 500 зрителей — одна из ключевых спортивных арен Австралии. Здесь ежегодно проходит более 50 международных матчей и крупные летние концерты. Для такой площадки аудиосистема должна уверенно работать в разных сценариях: обеспечивать высокую разборчивость речи во время объявлений и интервью на поле, а также давать мощное звуковое давление и низкочастотную отдачу в кульминационные моменты шоу — с пиротехникой, световыми эффектами и тысячами болельщиков на трибунах.
От временных концертных систем к постоянному решению
Государственная организация Venues NSW, управляющая стадионом, решила модернизировать аудиосистему стадиона и обратилась к компании-интегратору JPJ Audio для проектирования и установки новой стационарной системы звукоусиления на базе L-Acoustics Kara IIi обеспечивающей равномерное звуковое покрытие трибун стадиона.
Специалисты JPJ Audio уже использовали на этой площадке временные системы L-Acoustics K2 и Kara во время спортивных мероприятий, а также K1 и K2 при проведении концертов, что позволило на практике оценить потенциал звучания пространства. Поэтому проект опирался не только на расчёты, но и на практическое понимание акустики стадиона.
Специалисты JPJ Audio уже использовали на этой площадке временные системы L-Acoustics K2 и Kara во время спортивных мероприятий, а также K1 и K2 при проведении концертов, что позволило на практике оценить потенциал звучания пространства. Поэтому проект опирался не только на расчёты, но и на практическое понимание акустики стадиона.
Две основные задачи проекта
Техническое задание предусматривало решение двух задач одинаковой важности:
Именно этот показатель стал основной инженерной сложностью проекта. Без точного управления направленностью звук отражался бы от трибун и кровли, ухудшая разборчивость речи.
Поэтому требовалось создать систему с максимально точным управлением диаграммой направленности, которая направляет динамику звука только в необходимые зоны и минимизирует отражения от поверхностей стадиона.
«Фактически стадион пришлось рассматривать как совокупность отдельных участков, — объясняет Уэйн Малдер, руководитель проекта и руководитель спортивного подразделения JPJ Audio. — Звуковое покрытие необходимо было сделать максимально локализованным и контролируемым, чтобы звук попадал только туда, где он действительно нужен.»
- обеспечить высокую разборчивость живой речи;
- создать мощное низкочастотное воздействие и высокий энергетический потенциал звучания, формирующие атмосферу спортивных и развлекательных мероприятий мирового уровня.
Именно этот показатель стал основной инженерной сложностью проекта. Без точного управления направленностью звук отражался бы от трибун и кровли, ухудшая разборчивость речи.
Поэтому требовалось создать систему с максимально точным управлением диаграммой направленности, которая направляет динамику звука только в необходимые зоны и минимизирует отражения от поверхностей стадиона.
«Фактически стадион пришлось рассматривать как совокупность отдельных участков, — объясняет Уэйн Малдер, руководитель проекта и руководитель спортивного подразделения JPJ Audio. — Звуковое покрытие необходимо было сделать максимально локализованным и контролируемым, чтобы звук попадал только туда, где он действительно нужен.»
Проектирование с использованием Soundvision
Построение трёхмерной модели стадиона и электроакустические расчёты выполнялись в программе L-Acoustics Soundvision. При проектировании инженеры учли опыт временных концертных систем на этой площадке, геометрию трибун и конструкцию кровли Allianz Stadium. Это позволило заранее уточнить углы подвеса массивов, расположение сабвуферов и зоны покрытия.
Моделирование также позволило определить оптимальное размещение сабвуферов за основными линейными массивами и использовать технологии управления низкочастотным излучением (low-frequency steering) для уменьшения накопления низкочастотной энергии внутри чаши стадиона.
Моделирование также позволило определить оптимальное размещение сабвуферов за основными линейными массивами и использовать технологии управления низкочастотным излучением (low-frequency steering) для уменьшения накопления низкочастотной энергии внутри чаши стадиона.
Монтаж в условиях действующего стадиона
Не менее сложной задачей оказался монтаж системы в условиях непрерывной эксплуатации стадиона.
Во время проведения работ стадион продолжал функционировать, а ограничения по доступу полностью исключали использование автомобильных кранов, подъёмников и любое касание игрового поля. Для прокладки новых акустических кабелей и организации кабельных трасс к несущим конструкциям под кровлей единственным возможным способом стал промышленный альпинизм.

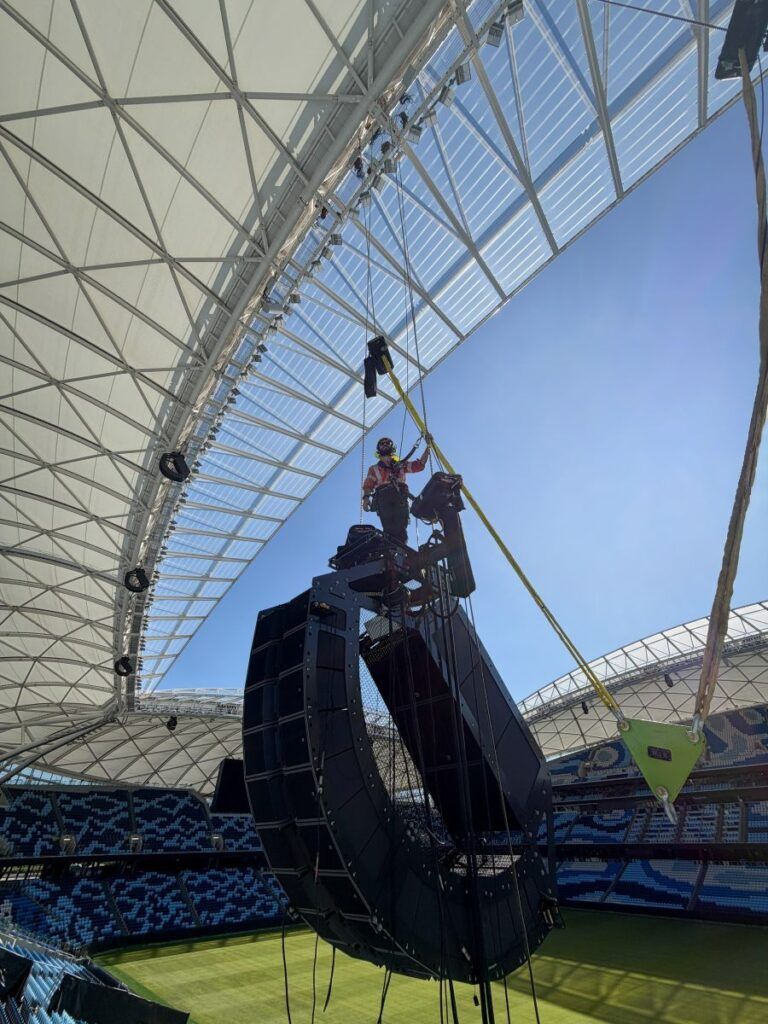

Все линейные массивы поднимались с использованием электрических лебёдок и методов канатного доступа. Монтаж выполнялся с применением технологии последовательной передачи нагрузки между несколькими лебёдками. Каждый массив первоначально собирался в одном из четырёх тоннелей выхода зрителей, после чего поднимался под кровлю в проектное положение над трибунами.
Компания JPJ Audio организовала процесс по принципам концертного производства: все линейные массивы были полностью собраны, подключены и проверены по фазе ещё на складе до отправки на объект.
Благодаря этому непосредственный монтаж акустических систем на площадке занял всего пять дней.
Во время проведения работ стадион продолжал функционировать, а ограничения по доступу полностью исключали использование автомобильных кранов, подъёмников и любое касание игрового поля. Для прокладки новых акустических кабелей и организации кабельных трасс к несущим конструкциям под кровлей единственным возможным способом стал промышленный альпинизм.
Все линейные массивы поднимались с использованием электрических лебёдок и методов канатного доступа. Монтаж выполнялся с применением технологии последовательной передачи нагрузки между несколькими лебёдками. Каждый массив первоначально собирался в одном из четырёх тоннелей выхода зрителей, после чего поднимался под кровлю в проектное положение над трибунами.
Компания JPJ Audio организовала процесс по принципам концертного производства: все линейные массивы были полностью собраны, подключены и проверены по фазе ещё на складе до отправки на объект.
Благодаря этому непосредственный монтаж акустических систем на площадке занял всего пять дней.
232 Kara IIi и 52 SB18i
Чаша стадиона была разделена на четыре сектора. Для каждого использовалось пять типов линейных массивов, подобранных в соответствии с геометрией трибун и высотой кровли
В наиболее крупных точках подвеса установлены массивы из:
На соседних позициях применялась аналогичная конфигурация с изменёнными углами между элементами массива для соответствия изменяющейся геометрии трибун.
Другие зоны оснащены массивами:
Всего система включает:

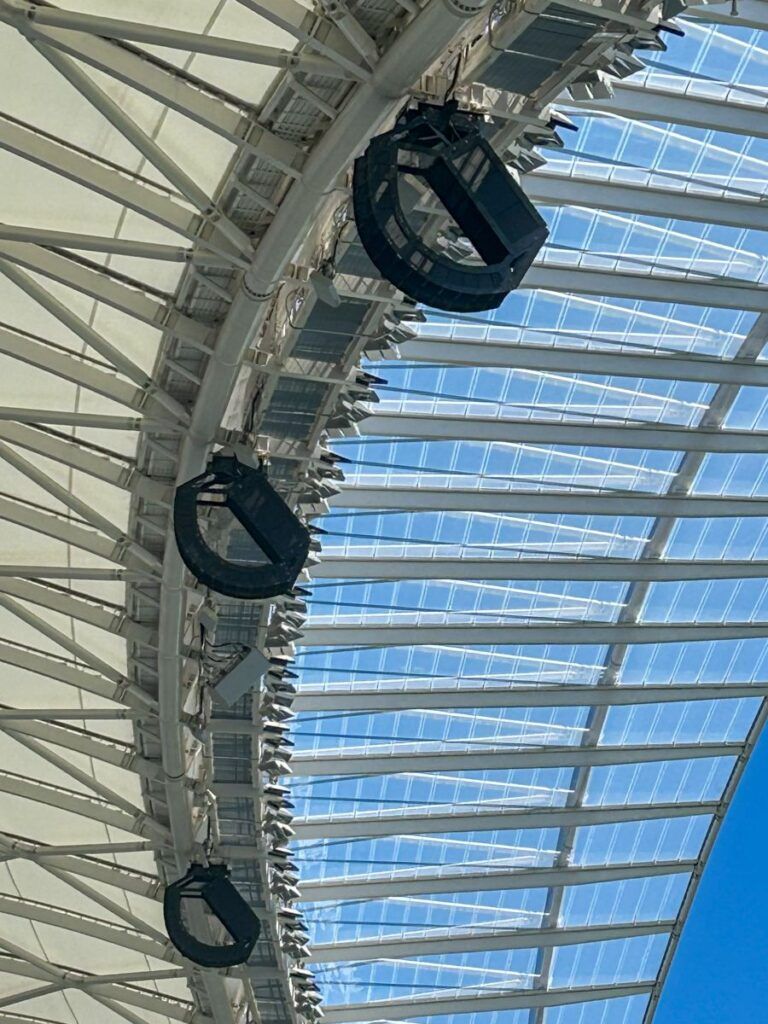

Все массивы подвешены под конструкциями кровли на специально разработанных металлических креплениях, позволяющих интегрировать новую систему в существующую конструкцию стадиона.
Для обслуживания предусмотрен специальный механизм опускания массивов контейнерного типа, позволяющий выполнять сервисные работы без использования инструмента на высоте.

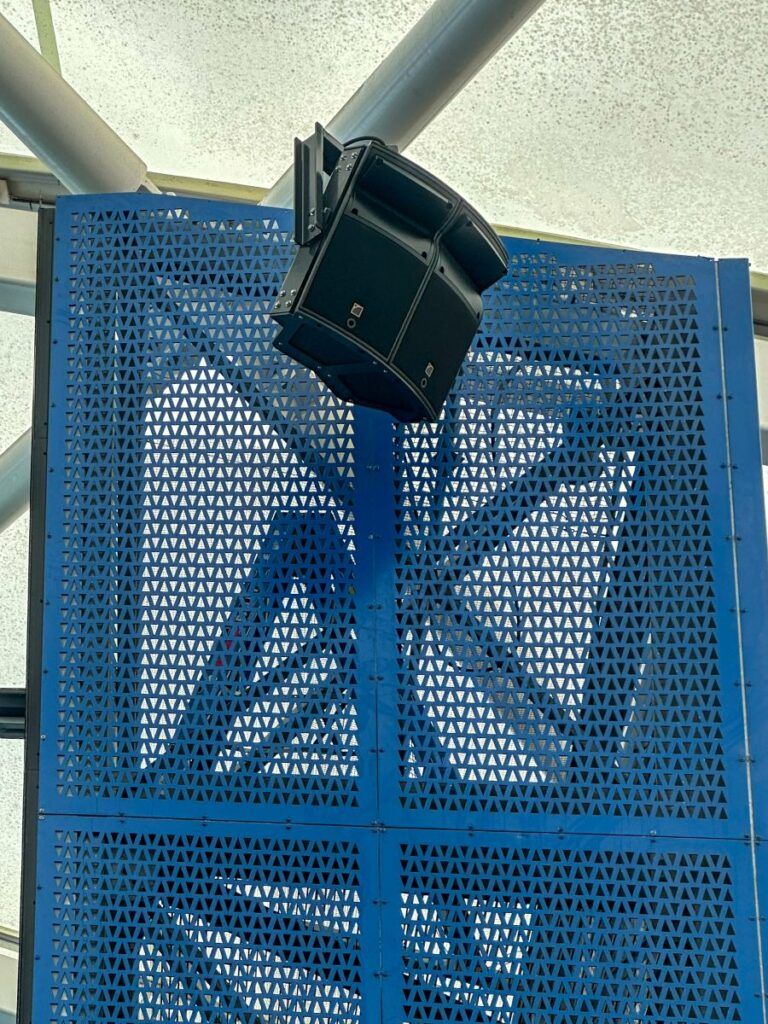

Для устранения локальных акустических теней возле двух больших светодиодных экранов дополнительно установлены акустические системы L-Acoustics A10i.
В наиболее крупных точках подвеса установлены массивы из:
- 14 Kara IIi и трёх SB18i.
На соседних позициях применялась аналогичная конфигурация с изменёнными углами между элементами массива для соответствия изменяющейся геометрии трибун.
Другие зоны оснащены массивами:
- 12 Kara IIi + 3 SB18i;
- 10 Kara IIi + 2 SB18i;
- 8 Kara IIi + 2 SB18i.
Всего система включает:
- 232 L-Acoustics Kara IIi
- 52 L-Acoustics SB18i
Все массивы подвешены под конструкциями кровли на специально разработанных металлических креплениях, позволяющих интегрировать новую систему в существующую конструкцию стадиона.
Для обслуживания предусмотрен специальный механизм опускания массивов контейнерного типа, позволяющий выполнять сервисные работы без использования инструмента на высоте.
Для устранения локальных акустических теней возле двух больших светодиодных экранов дополнительно установлены акустические системы L-Acoustics A10i.
Усиление, сеть и ежедневная эксплуатация
Поскольку команда инженеров JPJ Audio отвечает за звуковое сопровождение матчей на Allianz Stadium, удобство ежедневной эксплуатации являлось одним из ключевых требований проекта.
Система усиления построена на 78 усилителях LA4X, размещённых в четырёх аппаратных помещениях на четвёртом уровне стадиона.
Каждая стойка содержит 19 усилителей, включая один резервный (hot spare).
Передача аудиосигнала осуществляется по протоколу AES67 непосредственно из системы Q-SYS.
Шесть сетевых аудиоконвертеров LC16D преобразуют поток в формат AES/EBU для подключения усилителей LA4X.
Для передачи аудио и управления используется существующая IP-сеть стадиона на базе коммутаторов Cisco ICN.
Система Q-SYS обеспечивает централизованное управление и мониторинг усилителей через специально разработанный пользовательский интерфейс.
При необходимости функции расширенного контроля и диагностики выполняет L-Acoustics Network Manager.
Функция Live Impedance Monitoring автоматически проверяет состояние всех громкоговорителей каждую минуту, позволяя операторам постоянно контролировать работоспособность системы во время мероприятий.
«Нам была нужна система, которая одновременно обладает высокой производительностью и остаётся максимально простой в ежедневной эксплуатации. Оператор может прийти, включить систему, убедиться, что всё работает штатно, и сразу приступить к работе», - комментирует Уэйн Малдер.
Система усиления построена на 78 усилителях LA4X, размещённых в четырёх аппаратных помещениях на четвёртом уровне стадиона.
Каждая стойка содержит 19 усилителей, включая один резервный (hot spare).
Передача аудиосигнала осуществляется по протоколу AES67 непосредственно из системы Q-SYS.
Шесть сетевых аудиоконвертеров LC16D преобразуют поток в формат AES/EBU для подключения усилителей LA4X.
Для передачи аудио и управления используется существующая IP-сеть стадиона на базе коммутаторов Cisco ICN.
Система Q-SYS обеспечивает централизованное управление и мониторинг усилителей через специально разработанный пользовательский интерфейс.
При необходимости функции расширенного контроля и диагностики выполняет L-Acoustics Network Manager.
Функция Live Impedance Monitoring автоматически проверяет состояние всех громкоговорителей каждую минуту, позволяя операторам постоянно контролировать работоспособность системы во время мероприятий.
«Нам была нужна система, которая одновременно обладает высокой производительностью и остаётся максимально простой в ежедневной эксплуатации. Оператор может прийти, включить систему, убедиться, что всё работает штатно, и сразу приступить к работе», - комментирует Уэйн Малдер.
Результат
Использование системы звукоусиления на базе L-Acoustics Kara IIi позволило сохранить главное для спортивной арены — разборчивую речь на трибунах и управляемую динамику звука в моменты шоу.
Объявления, интервью и голосовые сообщения остаются понятными для зрителей, а выход команд, эпизоды с пиротехникой и кульминационные моменты матча получают нужное звуковое давление и низкочастотную поддержку.
Для звуковых инженеров стадиона система стала понятной и предсказуемой в эксплуатации: её можно быстро запустить, проверить перед мероприятием и контролировать во время события.
